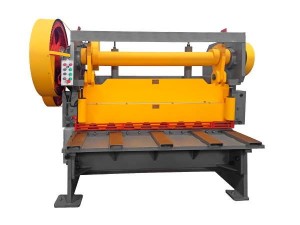

Ножницы для резки листового и профильного материала модели: МНГ 13 (в дальнейшем ножницы), предназначены для резки листовой стали и проката с временным сопротивлением σвр = 500МПа.
Ножницы могут применятся в заготовительных и ремонтных цехах предприятий машиностроения различных отраслей промышленности при эксплуатации в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0, категория размещения 4 по ГОСТ 15151.
Нижнее значение температуры воздуха должно быть не менее -5оС. Ножницы НГ-13-01 дополнительно оснащены централизованной смазочной системой.
Привод ножниц.
Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.
Станина ножниц представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами. На стойки опирается стол, к которому винтами крепятся нижние ножи. Горизонтальным перемещением стола регулируется зазор между верхними и нижними ножами. К столу крепятся передний и боковой упоры.
Ножевая балка — сварной конструкции Г-образной формы, усиленная ребрами. На ножевой балке крепятся верхние ножи.
Уравновешиватели служат для компенсации массы ножевой балки, а также для снижения динамических нагрузок при работе ножниц. Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную. Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.
Электросхема обеспечивает работу ножниц на одиночных и автоматических ходах.
Управление ножниц кнопочное и от педали.
Технические характеристики:
Толщина разрезаемых листов с временным сопротивлением σвр = 500МПа, мм
13, не более
Ширина разрезаемых листов, мм
2000, не более
Размер разрезаемого уголка, мм
63х63х6
Диаметр разрезаемого прутка
35, не более
Частота ходов ножа, холостых, мин-1
40, не менее
Угол наклоа подвижного ножа, α
2°10´
Усилие прижима, кН
29
Длинна листа отрезанного с упором, мм
500
Расстояние от верхней кромки нижнего ножа до уровня пола, мм
