Патроны токарные, кулачки

Патроны для токарных станков различаются по конструкции и многим параметрам, которые необходимо учесть при подборе.

Выбор токарных патронов – основные параметры

Выбирая патроны токарные, купить вам предстоит оснастку с высокой скоростью вращения, к которой предъявляются особые требования. Для выбора модели максимально соответствующей вашим требованиям необходимо учесть технические характеристика токарных патронов:

  • Конструкция патрона. От этого зависит способ фиксации обрабатываемой детали, количество кулачков, их расположение, возможность одновременного размещения нескольких деталей.
  • Размер рабочих диаметров патрона. Это наружный диаметр, диаметр присоединительного пояска, а также размер и расположение отверстий для крепежа.
  • Параметры обрабатываемой детали, для которой предназначены токарные кулачковые патроны. Это наибольший и наименьший наружный и внутренний диаметры, а также наибольший допустимый вес заготовки.
  • Диаметр отверстия в корпусе. Важный параметр для размещения прутков.
  • Максимальная частота вращения патрона. Должна быть не ниже необходимой частоты вращения для токарной операции.

Изделия, к которым относится патрон токарный ГОСТ 2675-80, относятся к классу сложных технических конструкций, что предъявляет особые требования к выбору материала. Корпус патрона изготавливается из специальных марок серого чугуна, не менее СЧ-30 с пределом прочности не менее 500 МПа.

Особенности кулачкового крепления

Кулачковое крепление является наиболее распространенным в современных патронах для токарных станков по металлу, широко используются двух-, трех- и 4-кулачковый тип крепления с механизированным или ручным зажимом. Количество кулачков определяет возможности патрона в фиксации тех или иных видов заготовок:

  • Двухкулачковые самоцентрирующиеся – паковки, фасонные отливки, возможно крепление только одной детали.
  • Трехкулачковые патроны предназначены для крепления круглых и 6-гранных заготовок, в том числе и прутов большого диаметра.

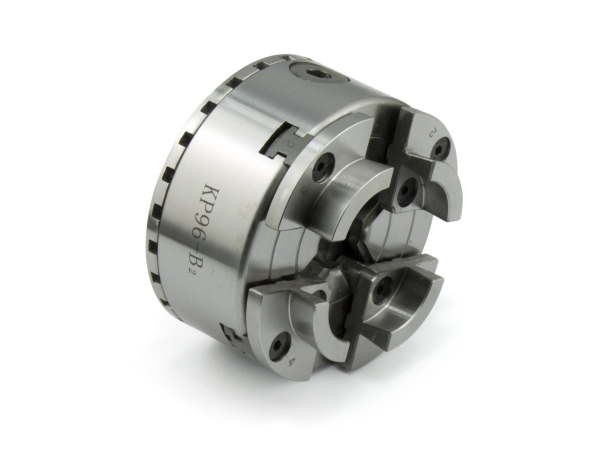

  • Четырехкулачковые патроны – удобны для заготовок квадратного сечения.
  • Оснастка с индивидуальной регулировкой применяется для деталей несимметричной или прямоугольной формы.
