Автоматическая линия для производства прямоугольных воздуховодов aml-ii

Страна:Китай
Цена:по запросу
Автоматическая линия для производства прямоугольных воздуховодов
Ваш консультант
тел.: +7 (727) 344-08-98, 266-86-10
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz
Сравнить

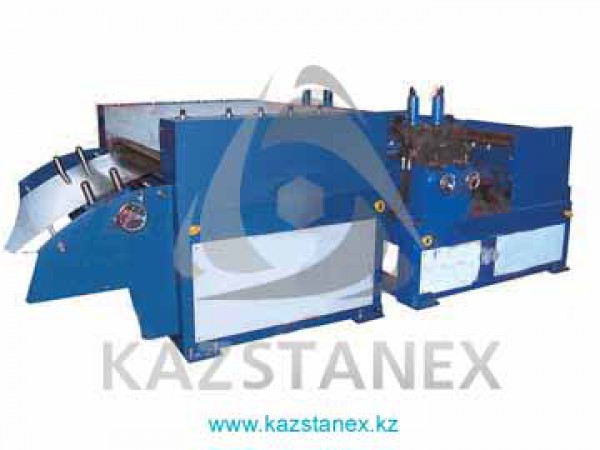

Автоматическая линия для производства прямоугольных воздуховодов AML-II

Автоматическая линия для производства прямоугольных воздуховодов AML-II состоит из рамы, по которой подается листовой металл, оборудования для рихтовки и нанесения ребер жесткости, вырубного пресса и оборудования для пробивки прямоугольных отверстий, гильотины. В электрической системе управления используется компьютер, объединенный с замкнутым контуром сервопривода для повышения точности изготовления и обеспечения стабильной работы линии. Максимальная рабочая скорость составляет 10 м/минуту.

Допуск по длине составляет ± 0.5 мм. Допуск линии по диагонали составляет + 0.8 мм. Длина подающей рамы автоматической линии для производства прямоугольных воздуховодов AML-II определяется в соответствии с требованиями заказчика. Технологическая схема автоматической линии II:  Разматывающее устройство — устройство подачи листового металла — оборудование для рихтовки и нанесения рёбер жёсткости Вырубка и пробивка прямоугольных отверстий — резка металла для системы TDF Резка металла для коробов Автоматическая линия для производства прямоугольных воздуховодов AML-II может использоваться не только для производства коробов, но и для изготовления элементов TDF (система обжима короба фланцами).

Если в систему изготовления коробов входит питсбургских соединений Т-12, гибочный станок и машина для скоб, очень легко можно изготавливать короба высокого качества.

Примечание:

А: На этой линии можно раскраивать металл определенного размера, также ее можно использовать со станком плазменной резки.

В: (а) Можно пробивать пазы для вставки С-образных и S-образных скоб. На ней можно вырезать разные типы пазов, например, L-образный, U-образный и формы (□). Такая линия может работать совместно со станком для фланцевых соединений с помощью С и S скоб. (b) Благодаря различным методам соединения нарезанных пазов, эту линию можно использовать со станком для фланцев TDF и со станками для соединения TDF. © Заготовки с пазами могут использоваться на станках для изготовления угловых фланцев или фланцев Z-образной формы.

С: Паз TDC может использоваться со вставным фланцем.





Базовое оборудование автоматической линии для производства прямоугольных воздуховодов AML-II:

А: разматывающее устройство с электроприводом (на два рулона) — одна сборочная единица

В: оборудование для рихтовки и нанесения ребер жесткости — одна сборочная единица

С: четыре комплекта вырубных штампов

D: гидравлическая гильотина Е: промышленный компьютер и специальное программное обеспечение
