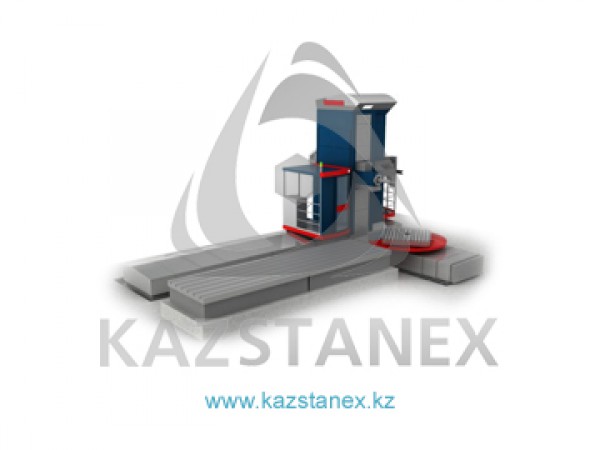

Горизонтально расточные станки с подвижной стойкой WF 13 CNC, WRF 130/150/160 CNC производства компании «Фермат» («Fermat») отличаются высоким уровнем производственных параметров и комфортом обслуживания, который основан на высоком техническом уровне избранной концепции и широком ассортименте параметрических вариантов и практических функций.
Основным параметром является агрегатно-сборная концепция, которая подразумевает широкую вариантность составления и сборки при применении периферийного оборудования и принадлежностей. Станки применяются для эффективной металлорежущей обработки, главным образом, габаритных и тяжелых заготовок, прежде всего из чугуна, стального литья и стали. Широкие возможности технологического использования при следующих операциях: фрезерование, сверление, расточка, развертывание, винтонарезка.
Станок управляется вертикально по 4 осям (X, Y, Z, W). Может быть оснащен поворотным столом с горизонтальным перемещением (в случае необходимости и без перемещения). Благодаря этому появляются дополнительные управляемые оси — ось В, и, при необходимости, V. Крепежное поле состоит из планшайб или комбинации планшайб и поворотного стола.
В стандартном исполнении станок поставляется с системой управления HEIDENHAIN iTNC 530, с измерительной системой HEIDENHAIN и приводами HEIDENHAIN и SIEMENS с числовым управлением. Заготовки можно зажимать по необходимости на: — на дополнительном поворотном столе с горизонтальным перемещением, — на крепежном поле, образованном планшайбами, — или использовать оба эти варианта, произвольно комбинируя, причем с многократной повторением расстановки.
Главные элементы конструкции
Шпиндельная бабка — это отливка из качественного чугуна GGG 60, в которой расположены главные рабочие механизмы, привод выдвижения, рабочий шпиндель и двухступенчатый передаточный механизм. Переключение ступеней передачи осуществляется автоматически по заданным оборотам шпинделя. Привод оборотов обеспечивает современный сервопривод с возможностью плавного регулирования скорости вращения. Станок модели WF укомплектован стандартным ползуном (не выдвижной).
В отличии от него, на станке модели WRF ползун оснащен направляющими, которые дают возможность осевого перемещения. Выдвижной ползун увеличивает возможности при обработкие с болшим вылетом (ось W).
Каретка шпиндельной бабки изготовлена из высокопрочного, термически стабилизированного, ковкого чугуна GGG 60. Вес шпиндельной головки и каретки, перемещающейся по вертикали, центрируется при помощи двух шариковых винтов (так называемая ось Gantry) и двух линейных оптоэлектронных датчиков положения соответствующих длин.
Благодаря этому обеспечена максимальная безопасность и высокая точность, а так же качество обрабатываемой поверхности. Стол станка — это отливка из серого чугуна GG30. Эта отливка термически стабилизирована.
Конструкции отливок, усиление ребрами жесткости, расстановки ребер жесткости и толщина стен рассчитаны с учетом максимального смягчения (демпфирования) ударов и гашения вибраций, возникающих при режущем процессе.
Верхняя часть оснащена профилированными планками прямолинейной роликовой направляющей, в результате чего обеспечивается долговременная точность и жесткость станка. Конструкция станины и каретки станка собраны в один комплектный узел и изготовлены из массивной, термически стабилизированной, ребристой, сварной конструкции.
Благодаря этому достигнута максимальная жесткость и прочность соединения каретки со станиной, и жесткость при обработке
