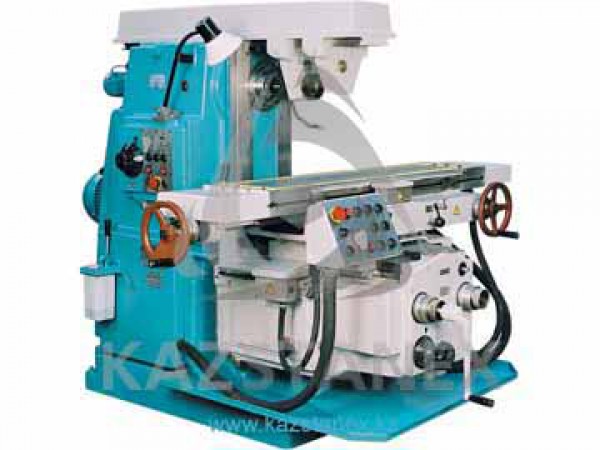

Станки предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.
Станки моделей моделей 6Т82, 6Т82–27 и 6Т83, 6Т83–27оснащены столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность нарезания косозубых зубчатых колес, червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.
Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола. Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.
Технические характеристики:
Параметр
Значение
Размеры рабочей поверхности стола, мм
1250х320
Наибольшее перемещение стола, мм
продольное
800 (850*)
поперечное
320
вертикальное
370
Поворот стола в обе стороны, град
45
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм
30-450 (280-650*)
Пределы частот вращения шпинделя, мин -1
31,5-1600 (50-2500*)
Диапазон подач стола, мм/мин:
продольных
12,5-1600
продольных (бесступенчато регулируемый)
5-3150*
поперечных
12,5-1600
поперечных (бесступенчато регулируемый)
5-3150*
вертикальных
4,1-530
вертикальных (бесступенчато регулируемый)
+
Ускоренное перемещение стола, мм/мин:
продольное
4000
поперечное
4000
вертикальное
1330
Мощность электродвигателей приводов, КВт
основного шпинделя
7,5
подач стола
3
Конус шпинделя по ГОСТ 30064-93
ISO 50
Максимальная масса обрабатываемой детали с приспособлением, кг
