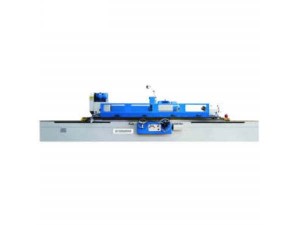

Круглошлифовальный станок серии M13 подходит для шлифования наружной/внутренней поверхности цилиндра и конической формы. Продольное перемещение рабочего стола приводится в движение гидравлической системой или маховиком. Рабочий стол вращается в различные градусы, что облегчает шлифование на конус.
Поперечная подача шлифовальной головки приводится в движение гидравлической системой, которая реализует автоматическо-периодическую подачу и ускоренную подачу. Шлифовальная головка также делает неровные поверхности и осуществляет подачу. Клиренс для реализации бесступенчатого переключения скоростей.
Шлифовальная головка станка универсального типа вращается в различные градусы в пределах 90° градусов направлением против часовой стрелки. Очень подходит для шлифования внешней и наружной поверхностей конусов.
Универсальный круглошлифовальный станок серии M13 имеет внутришлифовальное устройство, внутришлифовальный шпиндель закреплен роликовым подшипником.
Шпиндель головки изделия, шпиндель шлифовальной головки, внутришлифовальный шпиндель, охлаждающий насос, гидродинамичный и гидростатический маслонасосы движутся отдельными моторами.
Каждая движущая часть станка имеет электрическую, гидравлическую и механическую блокировочную структуру. Машина имеет приятный дизайн и внешний вид. Все рычаги переключения передач централизированы в панеле, что облегчает эксплуатацию. Устройство правки шлифовального круга может быть
Технические характеристики:
Модель
MW1320
M1332
M1350
M1363
M1380
Общие способности
Перемещения стола
мм
500、750
1000、1500、
1500、2000、
2000、3000、
3000、4000、5000
2000、3000
3000 、4000
4000 、5000
Центральная высота
мм
135
180
270
370
500
предел шлифовального диаметра
мм
5–200
8–320
25–500
30–630
50–800
Макс. шлифовальная длинна
мм
500、750
1000、1500、
1500、2000、
2000、3000、4000、
3000、4000、5000
2000、3000
3000 、4000
5000
Вес максимальной детали
Кг
100
150
1000
3000
3000
Рабочая головка
Центр конуса (MT)
MT
4
5/30
6
Metric 80#
Metric 100#
Скорость шпинделя
Об/мин
50HZ:25–380
26、52、90、130、180、260
50HZ:18–180
50HZ:10–100
50HZ:10–100
Шлифовка
Скорость вращения шпинделя
rpm
1335
1100
870
770
770
Ход шпинделя
Мм
50
50
100
100
100
Макс. пеемещение
Мм
205
235
438
475
550
С ручной подачей в. Оборот
Мм
Rough:2
rough:2
rough:4
rough:4
rough:4 fine:0.5
fine:0.5
fine:0.5
fine:0.5
fine:0.5
С ручной подачей в. Гра
Мм
rough:0.01
rough:0.01
rough:0.02
rough:0.02
rough:0.02 fine:0.0025
fine:0.0025
fine:0.0025
fine:0.0025
fine:0.0025
Размер колес (ODxWxD)
мм
500*50*203
600*75*305
750*75*305
750*75*305
750*75*305
максимальная линейная скорость шлифовального круга
