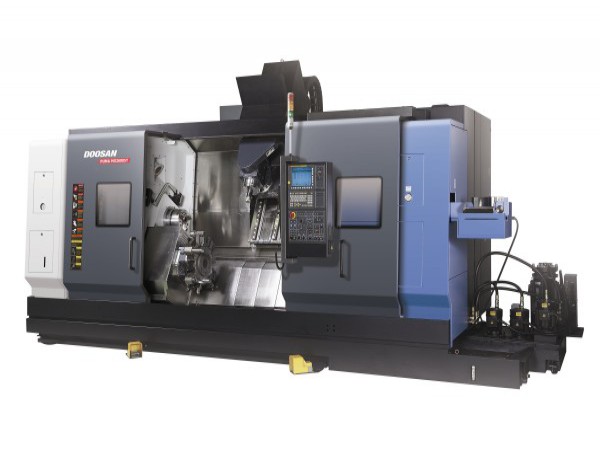

Многофункциональные центры: фрезерные-токарные СЕРИЯ PUMA MX
Топовая модель в линейке многоосевых обрабатывающих центров компании Doosan. Представляет сильнейшую современную комбинацию токарного обрабатывающего центра и многоосевого фрезерного станка. В совокупности с магазином на 40 и более инструментов, встроенным мотор-шпинделем с непрерывным управлением оси наклона и поперечного перемещения, возможностью одновременной обработки по 5 осям (всего 9 управляемых осей) данная машина позволяет выполнять обработку деталей максимально сложных форм за одну установку.
Технические характеристики:
Шпиндель
Скорость рабочего шпинделя (об/мин)
12,000
12,000
12,000
Возможности обработки
Диаметр обрабатываемого прутка (мм)
44
44
44
Максимальный диаметр обработки (мм)
330
330
330
Максимальная длина обработки (мм)
900
900
900
Револьверная головка
Число инструментальных позиций (шт)
40
40
40
Главный шпиндель
Скорость шпинделя (об/мин)
6,000
6,000
6,000
Каретка
Длина перемещения по оси B (мм)
240
240
240
Длина перемещений по оси Y (мм)
170
170
170
Длина перемещений по оси X (мм)
450
450
450/165
Длина перемещений по оси Z (мм)
935
935
935/925
Базовая комплектация
Педаль управления патроном
Блокировка передней двери защитного ограждения
Система подачи СОЖ с поддоном для стружки
Задняя бабка с вращающимся центром или противошпинделем
Встроенный мотор шпинделя для токарных и фрезерных операций
Устройство автоматической смены инструмента на 40 позиций
Червячно-роликовая пара оси наклона шпинделя
Система ЧПУ Fanuc 31i-A с возможностью управления 4мя осями одновременно
Защитное ограждение направляющих, подвижных узлов из нержавеющей стали
Полная защита от разбрызгивания СОЖ и разлёта стружки
Комплект ручного инструмента (включая мелкий инструмент для обслуживания)
Выравнивающие винты и плиты
Руководство по работе и обслуживанию станка
Предупреждающие таблички по технике безопасности
Освещение рабочей зоны
Стандартный комплект держателей инструмента
Двухпутевое програмирование
Устройство централизованной смазки
Поставляются заказчику по спецификации к договору (контракту) за отдельную плату
Система ЧПУ Fanuc 31i-A5 для одновременной обработки по 5 осям
Увеличение емкости инструментального магазина: до 80-120-240 позиций
Комплекты кулачков (каленые или "сырые"), специальные патроны
Дополнительно держатели инструментов и приводные блоки
Системы подачи СОЖ под высоким давлением
Системы автоматической выгрузки / загрузки деталей
Системы активного контроля и размерной привязки инструмента
Системы сдува / смыва / удаления / транспортировки стружки
