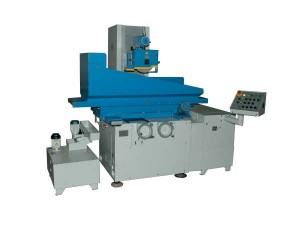

Плоскошлифовальный универсальный станок ОШ-550

Страна:Россия

Цена:по запросу

Размеры стола 320х630, Размеры шлифовального круга 300х40х127мм

Ваш консультант
тел.: +7 (727) 344-08-98, 266-86-10
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

Плоскошлифовальный универсальный станок ОШ-550

Станки предназначены для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга. Особенности конструкций: - Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки. - Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения. - Все рабочие перемещения станков автоматизированы. - Комплектующие изделия электрооборудования ведущих мировых производителей SIEMENS, BALLUFF. - Базовые детали из чугуна. - Станки выпускаются в двух промышленных исполнениях: 1) исполнение 30 без УЦИ и исполнение 31 с УЦИ с импортной комплектацией электрооборудования; 2) исполнение 21 с комплектацией электрооборудования производителей Российской Федерации.

Технические характеристики:
Наименование параметров	Модель станков
Наименование параметров	ОШ-550 исп. 30 без УЦИ	ОШ-550 исп. 31 с УЦИ
Класс точности станка по ГОСТ 8–82	В
Размеры зеркала стола (BxL), мм	320х630
Точностные параметры, достигаемые на образце изделии:— размер образца изделия, мм— плоскостность, мкм— параллельность, мкм — шероховатость поверхности, обработанной периферией круга, Ra	380х150х120 4 5 0,16
Рабочие подачи: — стола, м/мин — суппорта, мм/ход — шлифовальной головки, мм	2…30 0,3…40 0,002…0,08
Наибольшие перемещения, мм — стола — суппорта	670 385
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой)	270
Наибольшее расстояние от зеркала стола от оси шпинделя, мм	650
Размеры шлифовального круга (DxHxd), мм	300х40х127
Мощность главного привода, кВт	7,5
Габаритные размеры, мм — длина — ширина — высота	2715 2105 2140
Масса, кг	3400

Базовая комплектация

Система охлаждения с насосом подачи СОЖ и магнитным сепаратором ее очистки
Гидростанция привода стола и смазки.
Шлифовальный круг с фланцами.
Быстроизнашиваемые запасные части, инструмент и принадлежности.

Дополнительные принадлежности и опции за отдельную плату

электромагнитная плита,
механизм правки шлифовального круга,
приспособления для профильного шлифования, расширяющие технологические возможности
исполнение электроавтоматики, позволяющее обеспечить автоматическую работу цикла станка: черновое, чистовое шлифование, компенсацию правки круга, остановку при выходе на размер.
