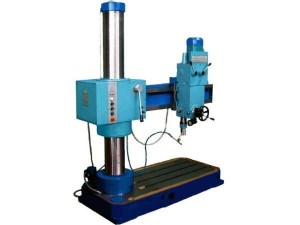

Станки предназначены для обработки отверстий в мелких, средних и крупных деталях.
На станках можно выполнять: сверление, зенкерование, развертывание, нарезание резьбы в различных плоскостях и под разными углами.
Оригинальная конструкция станка 2К522 обеспечивает широкие возможности и позволяет:
— поворачивать сверлильную головку и рукав вокруг своих осей на 360°;
— производить обработку отверстий в любой пространственной ориентации;
— вести обработку отверстий, расположенных ниже уровня «пола»;
— производить обработку отверстий в ограниченном пространстве.
Конструкция станка ГС545 обеспечивает широкие возможности и позволяет:
— поворачивать сверлильную головку и, при необходимости, рукав вокруг своих осей;
— вести обработку отверстий, расположенных ниже уровня «пола».
Технические характеристики:
Модель
2К522
Наибольший условный диаметр сверления, мм в сталиНаибольший диаметр нарезания резьбы в стали
32
Диаметр нарезаемой резьбы в стали
М16
Вылет шпинделя, расстояние от оси шпинделя до образующей колонны (max/min), мм
800/300
Расстояние от торца шпинделя до рабочей поверхности плиты (max/min), мм
960/-220
(-220 ниже плоскости плиты)
Ход шпинделя, м
250
Конус шпинделя
Морзе 4
Число ступеней частот вращения шпинделя
12
Пределы частот вращения шпинделя, об/мин
45–2000
Число подач
4
Пределы рабочих подач, мм/об
0,056; 0,1;
0,18; 0,3
Мощность привода главного движения, кВт
1,5
Габаритные размеры станка (LхBхH), мм, не более
1480х940х1990
Масса станка (нетто/брутто), кг, не более
950/1160
Входит в комплект и стоимость станков ГС545 и 2К522
