Станки предназначены для обработки отверстий в мелких, средних и крупных деталях.
На станках можно выполнять: сверление, зенкерование, развертывание, нарезание резьбы в различных плоскостях и под разными углами.
Оригинальная конструкция станка 2К522-03 обеспечивает широкие возможности и позволяет:
поворачивать сверлильную головку и рукав вокруг своих осей на 360°;
производить обработку отверстий в любой пространственной ориентации;
вести обработку отверстий, расположенных ниже уровня «пола»;
производить обработку отверстий в ограниченном пространстве.
Конструкция станка ГС545 обеспечивает широкие возможности и позволяет:
поворачивать сверлильную головку и, при необходимости, рукав вокруг своих осей;
вести обработку отверстий, расположенных ниже уровня «пола».
Станок оснащен устройством обработки отверстий на заданную глубину и устройствами, предохраняющими от перегрузок по крутящему моменту и осевой силе. При обработке крупногабаритных деталей вне рабочей поверхности плиты станок выставляется с помощью винтовых опор. Обработку мелких деталей рекомендуется производить на коробчатом столе, установленном на плите стола.
Отличительной особенностью станка данного типоразмера является наличие поворотной колонны и монтаж каретки сверлильной головки на направляющих рукава па подшипниках качения, что значительно повышает удобство эксплуатации станка.
Станок изготовляется для эксплуатации в условиях умеренного климата, по заказу для эксплуатации в условиях тропического климата, а также для обработки деталей в дюймовой системе измерений.
Электрооборудование станка может быть выполнено для тока питающей сети с частотой 50 и 60 Гц и напряжением 220, 380, 400, 415, 440, 600 В.
По заказу станок выполняется с электромеханическим зажимом колонны, а также с системой подачи охлаждающей жидкости в зону резания.

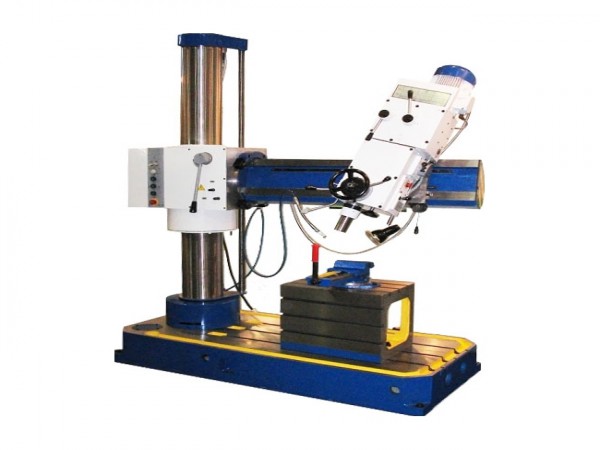

Оригинальная конструкция радиально-сверлильного переносного станка модели 2К522 обеспечивает широкие возможности и позволяет:
поворачивать сверлильную головку и рукав вокруг своих осей на 360°
производить обработку отверстий в любой пространственной ориентации
вести обработку отверстий, расположенных ниже уровня «пола»
производить обработку отверстий в ограниченном пространстве
станок является "переносным", для переноса имеется рым-болт. Выставка станка относительно обрабатываемой поверхности осуществляется при помощи приставных винтовых опор. При стационарной установке винтовые опоры снимаются. станок устанавливается на фундаменте и закрепляется болтами М16 (4 шт.).
Класс точности станка Н по ГОСТ 8—77.
Шероховатость обработанных поверхностей в зависимости от выполняемых работ R = 80-20 мкм.
Технические характеристики:
Модель
2К522-03
ГС545
Наибольший условный диаметр сверления, мм в стали 45
32
45
Наибольший диаметр нарезания резьбы в стали 45
М16
М24
Точность отверстий после развертывания
Н9
Точность нарезаемой резьбы
7Н по ГОСТ 16093
Вылет шпинделя, расстояние от оси шпинделя до образующей колонны (max/min), мм
Расстояние от торца шпинделя до рабочей поверхности плиты (max/min), мм
800/300
960/-220
(-220 ниже плоскости плиты)
1100/320
1250/-60
(-60 ниже плоскости плиты)
Радиус сверления (расстояние от оси шпинделя до оси колонны, (max/min), мм
900/430
1220/470
Суммарный угол поворота рукава вокруг колонны (вертикальная ось)
360º
360º *
Наибольшее вертикальное перемещение рукава по колонне, мм,
не менее
930
1060
Зажим на колонне
ручной
Суммарный угол поворота сверлильной головки вокруг горизонтальной оси
360º
±45º
Наибольший ход головки по рукаву, мм, не менее
500
780
Размер конуса шпинделя
Морзе 4 АТ6 ГОСТ 25557
Число ступеней частот вращения шпинделя
12
12
Пределы частот вращения шпинделя, об/мин
45-2000
Число подач
4
Пределы рабочих подач, мм/об
0,056, 0,1, 0,18, 0,32
Мощность привода главного движения, кВт
1,5
3
Наибольшая суммарная мощность электродвигателя, кВт
2,43
4,28
Род тока питающей сети
Трехфазный переменный
Габаритные размеры станка (LхBхH), мм, не более
1530х940х1990
1800х925х2260
Масса станка (нетто/брутто), кг, не более
1100/1310
1480/1700
Габаритные размеры упаковки (LхBхH), мм, не более
2075х1095х2250
2340х1120х2540
Базовая комплектация
Втулка ГОСТ 13598:
6100-0142 – 1 шт.
6100-0144 – 1 шт.
6100-0145 – 1 шт.
Клин
7851-0012
Ключ
7811-002
Рукоятка поворота 2К52-1.90.00000 – 1 шт.
Ключ для электрошкафа 2К52-1.89.10.000 – 1 шт.
Ключ для сливных пробок 007.2000.001 – 1 шт.
Поставляются заказчику по спецификации к договору (контракту)
Стол коробчатый съемный с комплектом деталей крепления – 1 шт
Тиски с комплектом деталей крепления – 1 шт
Патрон сверлильный 6150-7003 ТУ РБ 00223728.021 – 1 шт
Патрон резьбонарезной с комплектом предохранительных головок М5…М12 – 1 шт.
