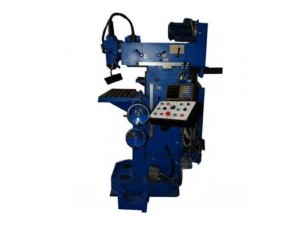

Универсально фрезерные станки серии XZ 6326 предназначены для выполнения различных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез. На станке можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы. Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве. - В станке имеются бесступенчатое регулирование подач (электропривод Lenze), механизированный зажим инструмента и направляющих, прямоугольные направляющие на всех направлениях перемещения. - Модель с ручным управлением. - Станок оснащён устройством цифровой индикации ND780 и линейными измерительными датчиками Heidenhain. - Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий. - Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах. - Рациональное построение главного привода с короткой кинематической цепью (на 12 верхних ступенях участвуют две передачи, а на шести нижних — три передачи) способствует повышению его КПД и снижению шума. - В станке имеются бесступенчатое регулирование подач, механизированный зажим инструмента и направляющих, прямоугольные направляющие на всех направлениях перемещения. - Нижнее крепление винта вертикального перемещения обеспечивает ход 450 мм при относительно малой высоте станка. - Поворотный маховик вертикального перемещения улучшает эргономику и расширяет технологические возможности. - Станок оснащен большим количеством принадлежностей, расширяющих технологические возможности станка.
Технические характеристики: |
Наибольшие размеры наружных поверхностей вертикального стола (длина x ширина x высота), мм | 380x320x360 |
Горизонтальный стол (длина x ширина x высота), мм | 800x320x380 |
Число Т-образных пазов | 5 |
Вертикальный стол (длина x ширина), мм | 500x200 |
Число Т-образных пазов | 3 |
Наибольшее продольное перемещение, мм | 400 |
Наибольшее вертикальное перемещение, мм | 380 |
Наибольшее перемещение шпиндельной бабки, мм | 340 |
Конец шпинделей с конусностью 7:24 | No 40 |
Степень точности конуса | АТ5 |
Расстояние от торца горизонтального шпинделя до переднего торца подвески, мм | 195 |
Показатели основных и вспомогательных движений станка | |
Число частот вращения шпинделя | 18 |
Пределы частот вращения шпинделя, об/мин | 40…2000 |
Пределы подач, мм/мин | 10…1000 |
Регулирование подачи | бесступенчатое |
Ускоренные ходы, мм/мин | 1800 |
Род тока питающей сети | переменный трехфазный 380В,50Гц |
Мощность электродвигателя привода главного движения, кВт | 1.5 |
Суммарная мощность всех двигателей, кВт | 3.23 |
Габаритные размеры (длина x ширина x высота), мм | 1350x1400x1845 |
Масса станка без принадлежностей, кг | 950 |
