Система поперечного канала фланца TDC

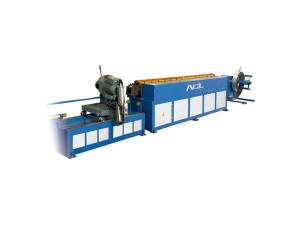

В установке TDC использована одна из двух универсальных систем формовки фланцев, используемых в мировой практике. Она позволяет значительно экономить время и материал, позволяет изготавливать стыки с хорошим уплотнением, с прочной и долговечной конструкцией. Эта установка особенно подходит для изготовления коробов с большой площадью сечения.

В настоящее время, в вентиляционных системах во многих известных зданиях в мире применяется этот тип конструкции, в частности в американском космическом центре им. Кеннеди, центре международной торговли Plaza в Гуанчжоу и т. д. Установка состоит из рамы для подачи материала, главного формовочного станка и отрезной машины, в которую входит шлифовальный станок и гидравлические ножницы. Гидравлические ножницы обеспечивают точный и достаточно качественные рез.

Управление осуществляется автоматически с максимальной скоростью работы 6 м/минуту. Имеются четыре типа установок T-20, T-30, T-35 и T-40, на которых изготавливаются шины для соответствующих угольников типа T-20DC, T-30DC, T-35DC и T-40DC. Шина типа TDC, совместима со всеми воздуховодами, изготовленными по стандарту DW144, и отвечают требованиям испытания давлением HVAC PW/TMI (1987) — это специальное испытание для проверки прочности и герметичности конструкции вентиляционного короба.

Изготовление и установка TDC 1. Для шины TDC требуется обычная резки по металлу (пила, ножовка). Планка шины должна быть отрезана на 30 мм короче длины линии гиба короба. Также, шина должна отрезаться по направлению, показанному на рисунке, чтобы предотвратить повреждение формы профиля шины.

Вырубные отверстия должны быть свободными после резки. 2. Вставьте четыре угловых соединения в концы отрезанной шины и проверьте, чтобы угловые соединения полностью вошли в ее профиль. Получилась рамка фланцевого соединения. 3. Вставьте рамку фланцевого соединения в короб от одной стороны рамки, затем по всей рамке фланца. 4. Закрепите фланец на коробе, например, точечной сваркой или на клепках. Расстояние для закрепления следует взять в таблице 5 стандарта DW144.

Максимальное расстояние от угла до точки крепления не должно превышать 50 мм. Установка TDF и соответствующие угольники позволяют изготавливать короба (воздуховоды) с поперечными фланцевыми соединениями. Ниже приведены технические данные для типов T-12DC и T-15DC: В установке TDF использована одна из двух универсальных систем формовки фланцев, используемых в мировой практике. Установка имеет низкую цену, обеспечивает надежное уплотнение и отличается простотой изготовления изделий.

Эта установка особенно подходит для изготовления коробов со средними размерами площади сечения и применяется для промышленного производства с большим объемом. Это универсальный станок. Он может быть встроен в автоматическую линию вместе с фальцепрокатным станком, вырубным прессом и гибочным станком. Ее можно также использовать как отдельную производственную установку.
