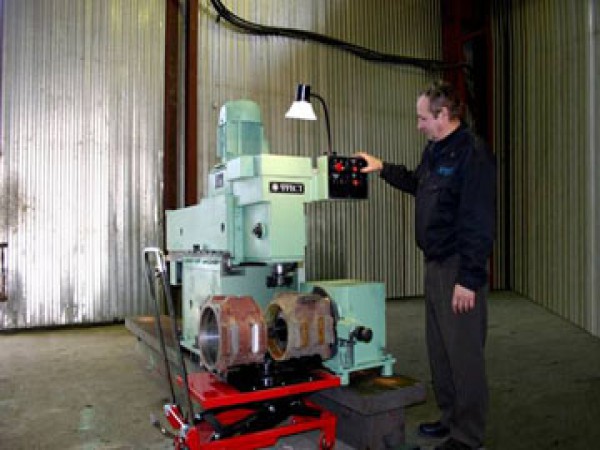

Особенности технических решений и компоновка станка
По направляющим неподвижной тумбы перемещается ползун (координата "У") с помощью редуктора.
Привод вращения шпинделя осуществляется через клиноременную передачу от редуктора главного привода, установленного сверху на ползуне.
Обработка буксы осуществляется фрезой, установленной на шпинделе, смонтированном в гильзе (координата "Z"). Установка фрезы на размер осуществляется ручным перемещением пиноли.
Бесступенчатое частотное регулирование оборотов электродвигателя редуктора перемещения ползуна позволяет оператору осуществлять безвибрационное резание при входе и выходе фрезы, а также плавно изменять величину подачи в зависимости от величины припуска и качества наплавленных поверхностей буксы.
Букса устанавливается и базируется в поворотное механизированное приспособление, в котором она закрепляется с помощью пневматического зажима. Приспособление имеет три фиксированных положения для последовательной обработки трех поверхностей буксы.
Для установки буксы в приспособление со станком поставляется специальная транспортная тележка с механизированным подъемом и опусканием буксы.
В станке имеются освещение зоны резания и линейка для отсчета перемещений по координате "У".
Со станком поставляется специальная фреза.
При обработке наплавленных поверхностей буксы с большим припуском с целью повышения производительности обработки предусмотрено модификационное исполнение станка мод. Ф0600М-01 с 2-х шпиндельной фрезерной головкой.
