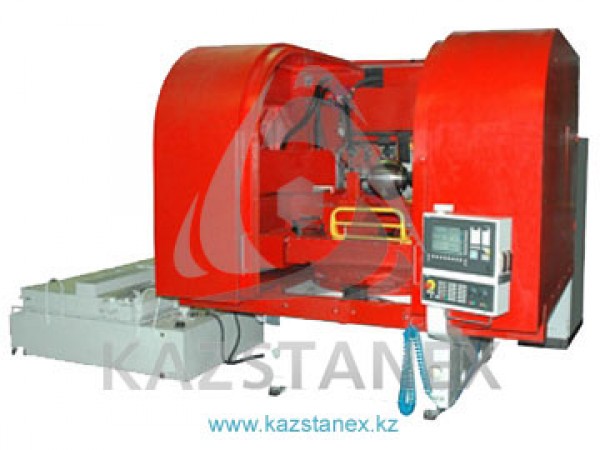

Станок предназначен для шлифования периферией шлифовального круга сферических поверхностей пробок шаровых кранов, изготовленных из нержавеющих, жаропрочных сталей, а также с нанесёнными металлокерамическими покрытиями твёрдостью 50...60 HRC.
Область применения станка - единичное и мелкосерийное производство, ремонт и восстановление пробок шаровых кранов.
Технические характеристики:
N
п/п
Наименование параметров
Значение
параметров
1
1.1
1.2
1.3
Показатели заготовки, обрабатываемой на станке
Предельные размеры обрабатываемой заготовки, мм:
— наружный диаметр
Наибольшая масса устанавливаемой заготовки
(с базирующей оправкой), кг
Параметры обработки:
— шероховатость обработанной поверхности, не менее Ra, мкм
— точность обработки, мм
80…900
1000
0,32
±0,03 на 100 мм
диаметра сферы
2
Показатели инструмента устанавливаемого на станке
Шлифовальный круг по ГОСТ 2424:
наружный диаметр, мм
— наибольший (новый)
— наименьший (изношенный по впадине профиля)
внутренний диаметр, мм
высота, мм
Показатели габарита и массы
Габаритные размеры (вместе с отдельно расположенным оборудованием), мм
— длина (слева-направо)
— ширина (спереди-назад)
— высота
Масса станка с приставным оборудованием, кг
