Станок фрезерно-расточный с ЧПУ модели S500U

Страна:Россия

Цена:по запросу

Ваш консультант
тел.: +7 (727) 344-08-98, 266-86-10
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

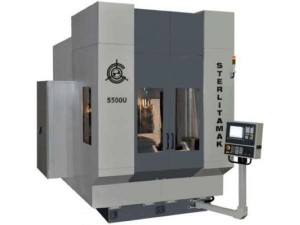

Станок фрезерно-расточный с ЧПУ модели S500U

Станок фрезерно-расточный с АСИ и числовым программным управлением (ЧПУ) модели S500U, предназначен для комплексной обработки деталей из различных конструкционных материалов. Станок имеет двухосевой поворотный стол, управляемый от ЧПУ. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.

Технические характеристики:

Размеры рабочей поверхности стола, мм
Расстояние между пазами, мм	100
Ширина паза стола, мм	14Н11
Диаметр рабочей поверхности стола, мм	500
Наибольший крутящий момент, Нм	1020
Поворотный 2-х осевой стол
Диаметр планшайбы, мм	500
Диаметр центрального отверстия, мм	60H7
Количество Т-образных пазов стола	8
Ширина паза стола, мм	12Н11 (12Н7)
Наибольшая частота вращения стола (ось А и С), 1/мин	28
Наибольший крутящий момет (ось А и С), Нм	1020
Наибольший угол поворота (ось А), град	+110/-90
Шпиндель
Конус шпинделя (DIN 69871)	SK 40
Число ступеней частот вращения шпинделя	регул. бесступ.
Пределы частот вращения шпинделя, об/мин	0–8000
Номинальный крутящий момент на шпинделе, Нм	64/45
Мощность двигателя главного движения, Квт	7,5/9
Перемещения
Наибольшее программируемое перемещение по координатам
продольное перемещение X-салазок (Х), мм	1100
поперечное перемещение верхних Y-салазок (Y), мм	490
перемещение шпиндельной бабки (Z), мм	450
Точность позиционирования по осям Х, Y, Z, мм	0,010
Дискретность задания перемещения, мм	0,001
X, Y,Z, ммм	0,01
Число управляемых осей координат	5
Число одновременно управляемых осей координат	3+2
Наибольшее усилие подачи по координатам Х, Y, Z	6000*
Пределы рабочих подач по координатам Х, Y, Z, мм/мин	1…15 000
Скорость быстрого перемещения по координатам Х, Y, Z, м/мин	20,,,30
Инструментальный магазин
Емкость инструментального магазина, шт.	24
Время смены инструмента, с	7
Наибольшая масса оправки, устанавливаемой в магазине, кг	8
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм	250
Система ЧПУ	SIEMENS SINUMERIK 840D
Прочие характеристики
Масса, кг	9000 (9500)
Габаритные размеры, мм
-длина (со стружкоуборочным транспортером)	2360
-ширина	3600
-высота	3200
Общая площадь станка в плане, м2, не более (с учетом открытых дверей, с приставным оборудованием)	27,2
