Назначение

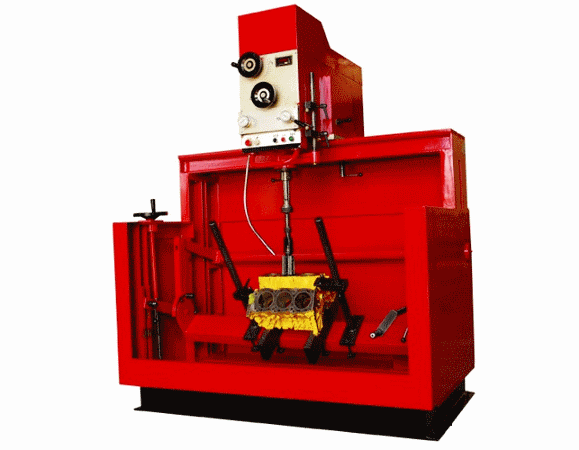

Станок хонинговальный вертикальный гидравлический с пневматической системой и возможностью установочного перемещения хонинговальной головки в продольном и поперечном направлениях.
Оснащен установочным столом с возможностью регулирования по высоте и наклону, что дает возможность установки блоков цилиндров V-образных двигателей внутреннего сгорания.
Хонинговальный шпиндель имеет плавную регулировку скорости вращения с отображением значения на дисплее.
Технические характеристики TH170
Модель
TH170
Диаметр хонингования, мм
25…170
Минимальный диаметр хонингования с автоматическим изменением диаметра хонингования, мм
35
Максимальная длина хонингования, мм
300
Максимальная длина установки на стол, мм
1200
Максимальная высота заготовки, мм
600
Максимальное продольное перемещение шпинделя, мм
1100
Максимальное поперечное перемещение шпинделя, мм
80
Мощность двигателя шпинделя, кВт
1.5
Мощность двигателя гидростанции, кВт
1.0
Мощность двигателя станции охлаждения, кВт
0.2
Скорость вращения двигателя, мин-1
100…300
Скорость возвратно-поступательного движения, м/мин
0…18
Габаритные размеры станка, мм
1800×1300×2200
Габаритные размеры упаковки, мм
2000×1500×2400
Масса станка нетто/брутто, кг
1200/1400
Стандартная комплектация
электростанция с низким напряжением (24 Вольт)
Гидравлический узел
охлаждающая система электронасоса ( бак для осадков)
пневматическая система для перемещения хонинговальной головки и зажимов
V образные и плоские опорные подшипники (поворотный стол)
