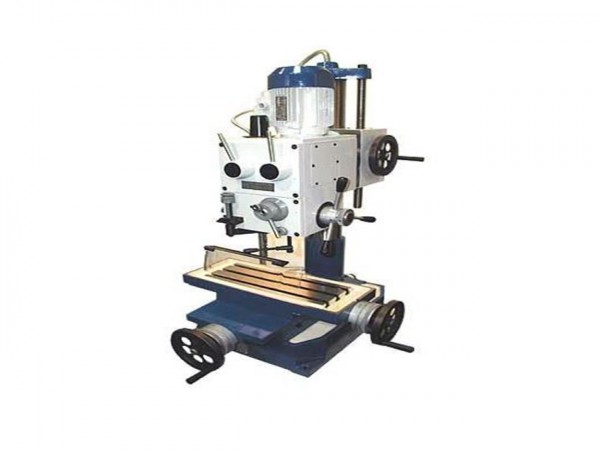

Сверлильно-фрезерный станок ГС520 предназначен для выполнения фрезерных, сверлильных, резьбонарезных работ различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Конструктивные особенности станка:
— возможность поворота шпиндельной головки вокруг горизонтальной оси в диапазоне ± 90°
— позволяет производит обработку поверхностей расположенных под различными углами к рабочей поверхности стола;
— удобное реверсирование шпинделя;
— наличие тонкой вертикальной подачи шпинделя и настройка на заданную глубину обработки.
Станок позволяет выполнять следующие операции: фрезерование, сверление, резьбонарезание.
Технические характеристики:
Модель
ГС 520
Наибольший условный диаметр торцевого фрезерования, мм
40
Наибольший условный диаметр сверления, мм, в стали
16
Наибольший диаметр нарезаемой резьбы в стали, мм, в стали 45
М16
Наибольшее перемещение шпинделя, мм
60
Продольный ход стола, мм
320
Поперечный ход стола, мм
200
Цена деления лимбов, мм
продольного, поперечного и точного вертикального
вертикального перемещения шпинделя
0,05
1
Число скоростей шпинделя
6
Пределы частоты вращения шпинделя, об/мин
100…1800
Величина подач шпинделя
ручная
Угол поворота головки вокруг горизонтальной оси
+-90°
Внутренний корпус отверстия шпинделя
Морзе 2
Мощность привода, кВт
0,75
Габаритные размеры станка, мм, не более
длина ширина высота
