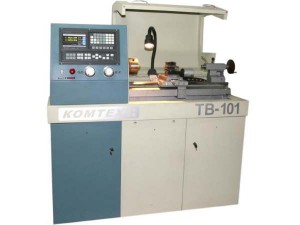

Инновационный малогабаритный токарно-винторезный станок, в отличие от аналогов лишь имитирующих работу и укомплектованных шаговыми двигателями, модель ТВ-101 является полноценным рабочим станком, оснащенным современным блоком ЧПУ KT-GSK 928 и синхронными приводами. Графическая основа системы управления станка ЧПУ KT-GSK 928 проста и доступна в использовании и не требует специальных знаний программирования. Срок обучения начинающего оператора занимает всего 2-3 дня. Система ЧПУ в полном объеме обеспечивает управление всеми видами операций токарной обработки и процессами нарезания резьб, точность позиционирования ЧПУ -3мкм. Монолитная чугунная станина с V образными направляющими скольжения, шабренными вручную, обеспечивают достаточную долговечную точность и жесткость станка. ШВП расположены между направляющими для обеспечения максимальной точности перемещения. Механическая составляющая станка плюс отработанная до совершенства система управления ЧПУ позволяют производить обработку деталей из стали, цветных металлов и пластмасс массой до 15кг., с классом точности приближенным к П. Модель ТВ-101 может поставляться по согласованию с программным обеспечением в стандартных G кодах. По желанию заказчика комплектуется иными системами ЧПУ. Установка станка не предусматривает сложных пуско-наладочных работ, достаточно подключить электропитание, заземление и выставить его по уровню. Средний срок службы оборудования не менее 10 лет, а гарантийный 1,5 года. Отсутствие зубчатых передач существенно повышает надежность станка и позволяет производить его смазку раз в три месяца. Идеально подходит для профессиональной подготовки операторов и наладчиков ЧПУ и с успехом может использоваться на производстве.
Технические характеристики:
Наибольший диаметр заготовки, устанавливаемый: &bull, над станиной, мм &bull, над суппортом, мм
220 100
Наибольшая длина обрабатываемого изделия, мм
535
Высота центров, мм
135
Диаметр сквозного отверстия в шпинделе, мм
19
Патрон трехкулачковый, диаметр патрона, мм
125
Значение шага нарезаемых метрических и других резьб, мм
0.25 ÷, 12
Пределы частот вращения шпинделя, об/мин.
20 ÷, 2000
Серводвигатель шпинделя, кВт/В
1,6/380/220
Значение продольных рабочих подач суппорта, мм/мин.
