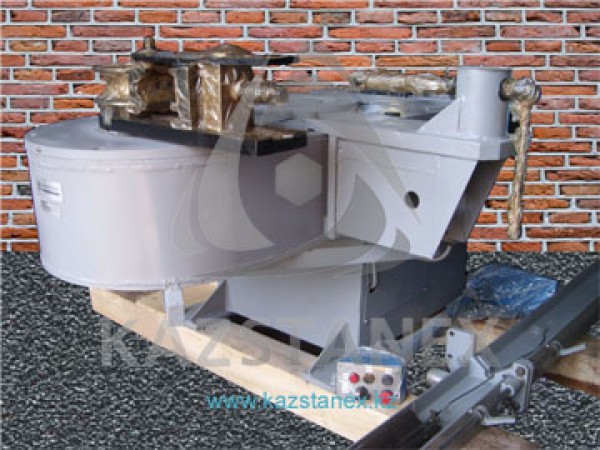

Гибочные станки предназначены для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 500 мм.
Машины трубогибочные с механическим приводом могут быть оснащены электронным блоком управления с возможностью программирования угла гиба, а также имеется многопрограммный режим — 8 программ до 8 гибов в каждой программе, дающий возможность регулировать скорость гиба (8 ступеней скорости).
Наличие электронного блока управления дает следующие преимущества: Плавность начала и конца гибки, более точная обработка угла гиба за счет перехода на «ползучую» скорость, безударное трогание и останов двигателя.
Наличие в машинах гибочных штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине. При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.
К гибочному станку прилагается за отдельную плату комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров. Простота и надежность конструкции механического привода, легкость в обслуживании обеспечивают эффективность применения машины гибочной при гибке труб как крупными, так и мелкими партиями.
Технические характеристики: |
Наименование показателей, единица измерения | Значение |
Наибольший диаметр изгибаемой трубы, мм | 102 |
Наименьший диаметр изгибаемой трубы, мм | 42 |
Толщина стенки изгибаемой трубы, мм | 5 |
Наибольший внутренний радиус гибочного инструмента, мм | 210 |
Наименьший внутренний радиус гибочного инструмента, мм | 1,5 диаметра изгиба трубы |
Расстояние от оси центра гибочного ролика до места превышения конца оправки, мм | 3000 |
Угол поворота гибочного инструмента, град. | 210 |
Частота вращения гибочного инструмента, об/мин | 2 |
Мощность электродвигателя, кВт | 11 |
Габаритные размеры, мм длинна ширина высота | 3730 1930 1160 |
Масса, кг | 2100 |
