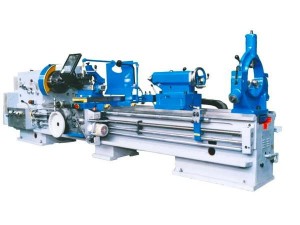

Токарно-винторезный станок 16К40 (ДИП 400)

Токарно-винторезный станок 16К40 cоздан для выполнения различных токарных работ, включая в себя нарезание резьбы и точение конусов: дюймовых, питчевых, модульных, метрических. Наивысшая жесткость станка и мощность привода, а также расширенный диапазон частоты вращения всего шпинделя отлично позволяет полностью использовать основные возможности прогрессивных инструментов при оснастке разных материалов.

Техническая характеристика и жесткость станков позволяют полностью использовать возможности быстрорежущего и твердосплавного инструментов при обработке черных и цветных металлов.

Особенности конструкции: 1. Токарно-винторезный станок имеет отличную жесткость, температурную стабильность и виброустойчивость, вся конструкция позволяет получать точную обработку. 2. Двухпризменные направляющие станины с высококачественной надежностью других основных узлов дает долгий срок эксплуатации станка с сохранением первоначальной точности, 3. Основная частота обратного вращения шпинделя почти в 1,3 раза выше, чем у прямого что не плохо сокращает время обработки резьбы. 4. Точение длинных конусов производится одновременно с выполнением подачи резцовых салазок и продольной подачи суппорта при соответствующем их повороте. 5. Высокой жесткостью обладает коробка подач кинематической цепи, 6. Все основные силовые зубчатые колеса кинематической цепи сплавлены из легированной стали, они качественно отшлифованы и закалены. Токарно-винторезные станки ДИП-400 дают возможность добиться максимально высоких результатов точности обрабатываемого материала, благодаря тому, что техника не подвергает внешним факторам, а именно: она температуро- и виброустойчива.

Также эта модель прослужит вам долгие годы, потому что в ее основе лежат надежные и прочные узлы и призменные направляющие станины. Еще одной особенностью и несомненным достоинством этой модели можно считать то, что время на обработку какой-либо детали уходит намного меньше, чем с любым другим станком, благодаря тому, что количество оборотов обратных механизмов в 1,5 раза превышает количество прямых вращений.

Также можно отметить, что коробка передач токарно-винторезных станков ДИП-400 обладает возможностью  переключения на дистанции, благодаря двум электромагнитным муфтам; в механизме вставлены силовые колеса, сделанные из стали, прошедшей специальную обработку для повышения ее прочности.

Базовая комплектация

• 3-х кулачковый самоцентр. патрон диам. 400 мм
• 4-х позиционный резцедержатель
• Комплект сменных зубчатых колес
• Межцентровое расстояние 3000 мм
• Межцентровое расстояние 5000 мм
• Межцентровое расстояние 8000 мм

Дополнительные принадлежности и опции

• люнет неподвижный диам. 20–350 мм
• люнет подвижный диам. 20–150 мм
• люнет неподвижный диам. 300–500 мм
• встройка ГАП-а
• конусная линейка
• резьбоуказатель
• устройство цифровой индикации на 1 или 2 оси
• патрон 4-х кулачковый диам. 630 мм с независимым перемещением кулачков
• патрон 4-х кулачковый диам. 800 мм с независимым перемещением кулачков
• центр вращающийся в пиноль задней бабки
• опоры клиновые
• диаметр отверстия в шпинделе 200 мм
• частотно-регулируемый привод главного движения
• класс точности станка П
• max вес детали, устанавливаемой на станке в центрах 5000 кг
• max вес детали, устанавливаемой на станке в центрах 8000 кг
• межцентровое расстояние 2000 мм
• межцентровое расстояние 4000 мм
• межцентровое расстояние 10000 мм

Исполнение станка с основными параметрами

• max диаметр устанавливаемой детали — 700 мм;
• max диаметр обработки над суппортом — 350 мм.
• Представлено моделью 1М63Н. (2*)
• Дополнительная информация по параметрам оборудования, характеристикам и опциям по отдельному запросу.
