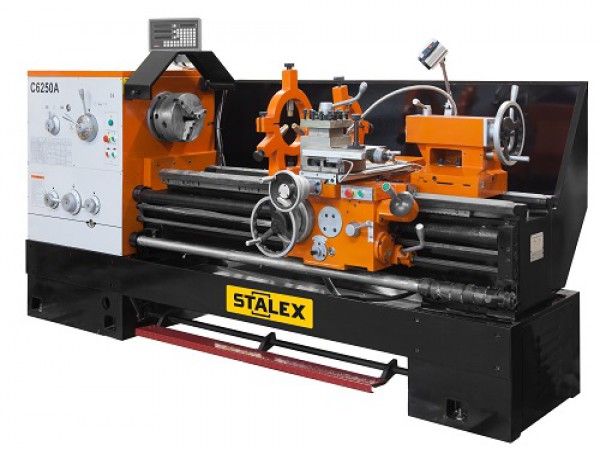

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием. Особенности: Массивная литая станина из серого чугуна Жесткая конструкция станка, расстояние между направляющими 405 мм Закаленные и отшлифованные направляющие станины Диапазон частот вращения шпинделя 36-1600 об/мин Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач Крепление шпинделя D1-8 Джойстик ускоренного перемещения Удобный в управлении продольной и поперечной подачей джойстик с кнопкой ускоренного перемещения Съемный мостик станины (ГАП) Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб Регулировка зазоров направляющих при помощи клиновых планок Толчковый режим работы шпинделя Пиноль задней бабки и маховик имеют шкалу для точной установки Задняя бабка с регулировкой смещения для обточки конусов
Технические характеристики | |||||||||
Stalex LC1640B/1000 | Stalex LC1640B/1500 | Stalex LC1640B/2000 | |||||||
Диаметр обточки над станиной | 500 мм | 500 мм | 500 мм | ||||||
Макс. диаметр вращения (съемный мостик) | 720 мм | 720 мм | 720 мм | ||||||
Диаметр обточки над поперечным суппортом | 310 мм | 310 мм | 310 мм | ||||||
Длина съемного мостика | 240 мм | 240 мм | 240 мм | ||||||
Расстояние между центрамии | 1000 мм | 1500 мм | 2000 мм | ||||||
Частота вращения шпинделя, 12 | 36-1600 мм/об | 36-1600 мм/об | 36-1600 мм/об | ||||||
Конус шпинделя | MT-7 | MT-7 | MT-7 | ||||||
Присоединение шпинделя, Camlock | D1-8 (DIN55029) | D1-8 (DIN55029) | D1-8 (DIN55029) | ||||||
Проходное отверстие шпинделя | 80 мм | 80 мм | 80 мм | ||||||
Продольная подача | 0,063-2,52 мм/об | 0,063-2,52 мм/об | 0,063-2,52 мм/об | ||||||
Поперечная подача | 0,027-1,07 мм/об | 0,027-1,07 мм/об | 0,027-1,07 мм/об | ||||||
Метрическая резьба, 22 | 1-14 | 1-14 | 1-14 | ||||||
Дюймовая резьба, 26 | 28-2 TPI | 28-2 TPI | 28-2 TPI | ||||||
Питчевая резьба, 24 | 56-4 DP | 56-4 DP | 56-4 DP | ||||||
Модульная резьба, 18 | 0,5-7 MP | 0,5-7 мм | 0,5-7 мм | ||||||
Максимальный размер инструмента | 25×25 мм | 25×25 мм | 25×25 мм | ||||||
Ускор. перем. продольного суппорта | 4,5 м/мин | 4,5 м/мин | 4,5 м/мин | ||||||
Ускор. перем. поперечного суппорта | 1,9 м/мин | 1,9 м/мин | 1,9 м/мин | ||||||
Ход поперечного суппорта | 340 мм | 340 мм | 340 мм | ||||||
Ход верхнего суппорта | 145 мм | 145 мм | 145 мм | ||||||
Конус пиноли задней бабки | МТ-5 | МТ-5 | МТ-5 | ||||||
Ход пиноли задней бабки | 150 мм | 150 мм | 150 мм | ||||||
Диаметр пиноли задней бабки | 75 мм | 75 мм | 75 мм | ||||||
Расстояние между направляющими | 405 мм | 405 мм | 405 мм | ||||||
Мощность главного привода | 7,5 кВт | 7,5 кВт | 7,5 кВт | ||||||
Габаритные размеры | 2500×1100×1380 мм | 3000×1100×1380 мм | 3500×1100×1380 мм | ||||||
Масса | 2900кг | 3150кг | 3400кг |
Устройство цифровой индикации X POS DRO 3 | |||||||||
X POS DRO 3 | |||||||||
Количество осей | 3 | ||||||||
Цена деления | 0,005 мм | ||||||||
Количество знаков | 8 | ||||||||
Быстродействие | 60 м/мин | ||||||||
Погрешность дискретности | ±1 знак | ||||||||
Напряжение питания | 93-250 В | ||||||||
Диапазон температур: рабочая/хранение | 0-40 / -20-70 ºС |
Комплектация поставки:
