Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием. Токарно-винторезный станок Stalex изготовлен из высококачественного серого чугуна, что позволяет избежать вибраций во время точения заготовок. На станках, при смене положения гитары шестерен, можно нарезать различные виды резьб: метрическую, дюймовую, питчевую, модульную. Станки в стандартной комплектации оснащены устройством цифровой индикации по трем осям(УЦИ), что позволяет обработать деталь с большей точностью. В стандартной комплектации станков предусмотрен необходимый набор оснастки, позволяющий осуществлять обработку заготовок с максимальным удобством. На станке установлен быстросъемный резцедержатель(Multifix) со сменными резцовыми блоками, что позволяет токарю производить смену инструмента в короткий промежуток времени. Токарные станки Stalex промышленной серии, могут использоваться как в единичном, серийном и мелкосерийном производстве, так и на заводах, опытных предприятиях, ремонтных мастерских, а также в школах и техникумах. Токарный станок Stalex LC1640B является аналогом токарных станков 16К20, 1К62.
Особенности:
Закаленные и отшлифованные направляющие станины
Механизм привода шпинделя работает в масляной ванне
Защитный кожух ходового винта
Регулируемая задняя бабка для точения конусов
Шкала на пиноли и маховике задней бабки
Лимб для нарезания резьбы
Автоподача продольная и поперечная
Съемный мостик (gap)
Массивная станина из серого чугуна
Технические характеристики

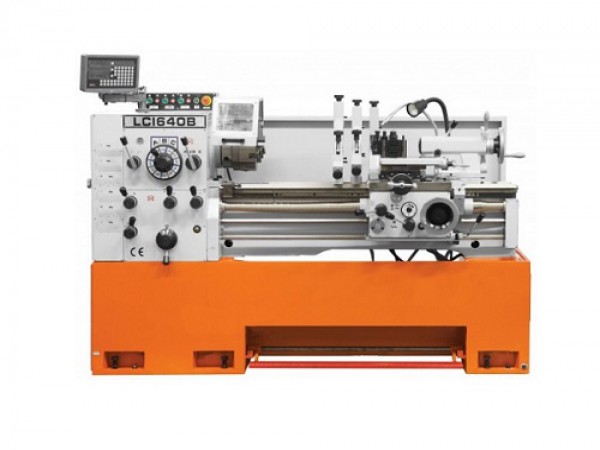

Stalex LC1640B
Диаметр обточки над станиной
400 мм
Макс. диаметр вращения (съемный мостик)
590 мм
Диаметр обточки над поперечным суппортом
210 мм
Расстояние между центрамии
1000 мм
Высота центров
300 мм
Частота вращения шпинделя, 12
40-1600 мм/об
Конус шпинделя
MT-6
Присоединение шпинделя, Camlock
D1-8
Проходное отверстие шпинделя
80 мм
Максимальный размер инструмента
20х20 мм
Ход поперечного суппорта
170 мм
Ход верхнего суппорта
100 ммт
Продольная подача
0,059-0,831 мм/об
Поперечная подача
0,019-0,271 мм/об
Метрическая резьба, 21
0,5-7 мм
Дюймовая резьба, 32
4-56 TPI
Модульная резьба,21
0,5-7 мм
Питчевая резьба,32
4-56 DP
Пиноль задней бабки
MT-4
Диаметр пиноли задней бабки
55 мм
Диаметр и шаг винта подачи
32/6 мм
Ход пиноли задней бабки
150 мм
Расстояние между направляющими
200 мм
Потребляемая мощность
5,5 кВт
Напряжение питания
380 В
Габаритные размеры
1900×920×1650 мм
Масса нетто/брутто
1 800 /2000кг
Комплектация поставки:
3-х кулачковый патрон диаметром Ø250 мм
4-х кулачковая планшайба Ø400 мм
Быстросменный резцедержатель со смен-ными резцовыми блоками
