Токарный станок с чпу гс1750ф3с1

Страна:Беларусь

Цена:по запросу

Ø обр. 390мм, ГАП 290 , РМЦ 540, кВт 17

Ваш консультант
моб.: +7 771 780 28 38
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

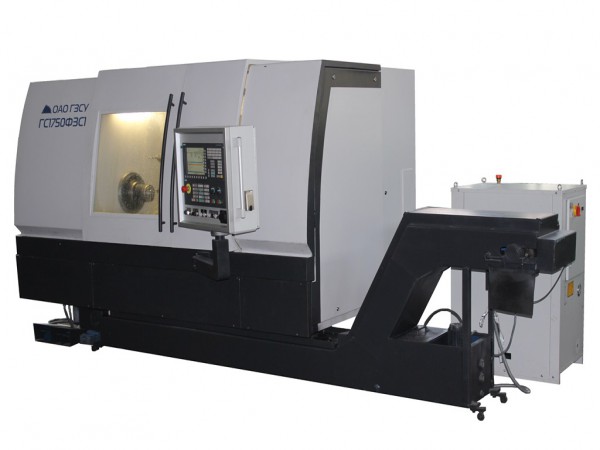

Токарный станок с ЧПУ ГС1750Ф3С1

Токарный станок с ЧПУ модели ГС1750 предназначены для механической обработки деталей типа «тело вращения», начиная от простой обработки, до сложной комплексной двухсторонней обработки деталей с применением противошпинделя, приводного инструмента, с ориентацией главного шпинделя.

Станок может выпускаться в варианте с задней бабкой или с противошпинделем. Рекомендуется к применению в мелкосерийном и серийном производстве.

Технические характеристики:
Наибольший диаметр изделия, устанавливаемого над станиной, мм	540
Наибольший диаметр изделия, устанавливаемого над станиной, мм	390
Наибольший диаметр обрабатываемого изделия, мм	290
Наибольшая длина обрабатываемого изделия, мм	445
Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм	54
Количество позиций инструментальной головки	12
Наибольшая высота резца, устанавливаемого в резцедержателе, мм	20
Наибольший диаметр расточного инструмента, мм	32
Диаметр хвостовика резцедержателя (по DIN69880), мм	30
Количество управляемых координат/ количество одновременно управляемых координат	5/3
Наибольший ход суппортов, мм	460
Наибольший ход суппортов, мм по оси Х	210
Наибольший ход суппортов, мм по оси Z	465
Наибольший ход задней бабки, мм	388
Пределы частот вращения шпинделя, мин ^-1	20…2900
Максимальная скорость быстрых перемещений, м/мин по оси Х	20
Максимальная скорость быстрых перемещений, м/мин по оси Z	40
Скорость перемещения задней бабки, м/мин	20
Дискретность задания перемещения, мкм по оси Х, Z	0,001
Мощность привода главного движения, кВт	17
Наибольший крутящий момент на шпинделе Нм	276
Максимальное усилие подач, кН по оси Х	5
Максимальное усилие подач, кН по оси Z	8
Максимальное усилие поджима задней бабки, кН	8
Суммарная потребляемая мощность станка, расчетная, кВт	25
Габаритные размеры станка, мм не более длина ширина высота Масса станка, кг, не более	3330 2000 1950 5000
Класс точности станка по ГОСТ8-82	П
Технические характеристики электрооборудования
Род тока питающей сети	Переменный, трехфазный
Частота тока, Гц	50
Напряжение, В	380
Напряжение цепи управления, В	24
Напряжение цепи местного освещения, В	220
