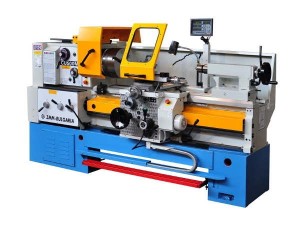

Токарный-винторезный станок CU400

Токарный-винторезный станок CU400

Создан для применения различных винторезных работ, используя нарезание резьбы и точение конусов: дюймовых, метрических, питчевых. Основные технические характеристики и Прочность станка, расширенный диапазон частоты оборотов вращения шпинделя и его подач отлично позволяются полностью использовать все возможности прогрессивных деталей, а также оснастке разных материалов. Токарный станок CU400 оборудован трехкулачковым патроном ’Bison’ страна производства Польша и вращающимся центром. Токарный станок CU400 его электроника произведена немецкой компанией ’ Schneider-Electric’. В самой основной части станка CU400 — шпиндельном узле, применяется подшипники и схемы их настройки установок только ведущих фирм ’FAG’ и ’SKF’. Все главные части станка созданы из высокопрочной и качественной стали, что все это обеспечивает надежную, а также долголетнюю работу станков и остается точность обработки в течение многих лет.

Технические характеристики:
Расстояние между центрами (РМЦ)	мм	1000	1500	2000
Высота центров	мм	210	210	210
Диаметр обработки над станиной	мм	440	440	440
Диаметр обработки над суппортом	мм	230	230	230
Диаметр обработки над выемкой в станине	мм	620	620	620
Ширина направляющих	мм	360	360	360
Передний конец DIN 55027	№	8	8	8
Диаметр отверстия шпинделя	мм	62	62	62
Конусное отверстие шпинделя		Мetric 80	Мetric 80	Мetric 80
Количество скоростей шпинделя		21	21	21
Диапазон оборотов	об/мин	20-2000	20-2000	20-2000
Мощность главного двигателя	кВт	7.5 (11)	7.5 (11)	7.5 (11)
Количество подач		120	120	120
Диапазон продольных подач	мм/об	0.039-12	0.039-12	0.039-12
Диапазон поперечных подач	мм/об	0.018-6	0.018-6	0.018-6
Количество резьб		64	64	64
Шаг миллиметровой резьбы	мм	0.5-120	0.5-120	0.5-120
Шаг дюймовой резьбы	вит/1	60-1/4	60-1/4	60-1/4
Шаг модульной резьбы	мм	0.125-30	0.125-30	0.125-30
Шаг диаметральной резьбы	DP	240-1	240-1	240-1
Ход поперечных салазок	мм	250	250	250
Ход верхних салазок	мм	130	130	130
Диаметр пиноли	мм	70	70	70
Конус пиноли	Морзе	№5	№5	№5
Ход пиноли	мм	220	220	220
Вес станка в упаковкебез упаковки	кг	24302290	26002430	28202630
Габариты станка в упаковке	мм	2900х1100х1700	3400х1100х1700	3900х1100х1700
