Трубонарезные станки са983, са984

Страна:Россия

Цена:по запросу

Ø обр. 800 мм, ГАП 1150 мм, РМЦ 1000 - 3000 , кВт 15

Ваш консультант
моб.: +7 771 780 28 38
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

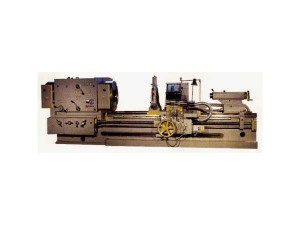

Трубонарезные станки СА983, СА984

Станки предназначены для токарной обработки труб и деталей трубных соединений, применяемых для добычи и транспортировки нефти и природного газа. Оснащены двумя механизированными 4-кулачковыми патронами диаметром 720 мм. Станки могут использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической и дюймовой (в том числе конической) резьб. На станках автоматизирован цикл резьбонарезания.

Технические характеристики:
	СА983	СА984
Диаметр отверстия в шпинделе, мм	320	340
Наибольший диаметр обрабатываемого изделия, мм:
над станиной	800
над суппортом	450
над ГАП станины*	1 150
Размер от фланца шпинделя до правого края ГАП, мм	446
Наибольшая длина обрабатываемого в центрах изделия, мм	1 000, 2 000, 3 000
с конусной линейкой	600
Наибольший крутящий момент на шпинделе, Н&middot,м	3 000
Максимальное тяговое усилие суппорта, кгс	2 000
Максимальная масса устанавливаемого изделия, кг:
в патроне	2 000
в центрах	5 000
Пределы частот вращения шпинделя, об./мин	8…355
Пределы рабочих подач суппорта, мм/об.:
продольных	0,09…2,67
поперечных	0,042…1,179
Пределы шагов нарезаемых резьб:
метрических, мм	1…28
дюймовых, ниток на дюйм	28…1
Мощность электродвигателя главного привода, кВт	15
Масса, кг	10 300, 10 900, 11 500
Габаритные размеры, мм
длина	3 640, 4 640, 5 640
ширина	2 050
высота	1 675

Технологическая оснастка:
Наименование оснастки	СА983, СА984
Резцедержка 4-позиц.	Наиб. сечение державки резца 32х32 мм
Патрон 4-кулачковый с механизированным зажимом	720 мм (2 шт.)
Люнет подвижный	ЛП20–175С.000*
Люнет неподвижный	ЛН20–350.000*
Люнет поддержка	1Н983.64.000*
