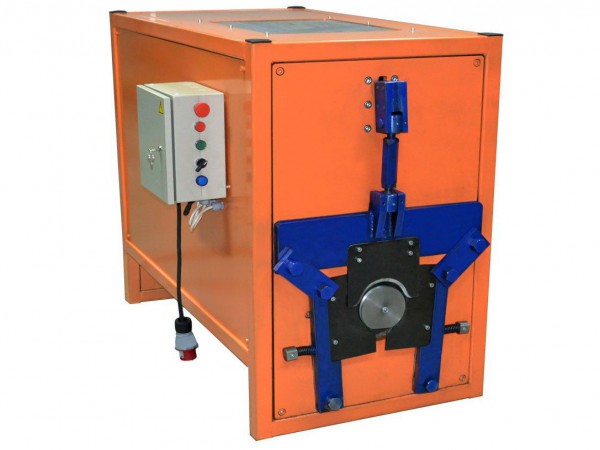

Универсальный автоматический станок для изготовления гофроколена УСГ ПРО (УСГ-В2)
В конструкцию станка внесено более тридцати существенных конструктивных изменений, что намного улучшило качество получаемых изделий, надежность станка и простоту в обслуживании.
В конструкцию станка внесено более тридцати существенных конструктивных изменений, что намного улучшило качество получаемых изделий, надежность станка и простоту в обслуживании.
Особенности производства и комплектации обновленной модели станка УСГ ПРО:
- Все детали станка УСГ ПРО изготавливаются на высокоточных токарных станках с ЧПУ;
- Лазерная резка и гибка корпусных и несущих деталей осуществляется на профессиональном оборудовании ведущего мирового производителя – швейцарской компании TRUMPF;
- Плазменная резка деталей большой толщины производится на станке Baikal с одним из самых мощных источников плазмы Hyperterm.
- Станок для гофроколена комплектуется мотор-редуктором итальянского производства INNOVARI.
Старая модель Новая модель
Технические описание:
Базовая конструкция станкаОсновное решение:
Сварная рамная конструкция.
Решение использовать рамную конструкцию принято для:
1) Увеличения жесткости станка.
2) Упрощения доступа к рабочим механизмам в процессе технического обслуживания или проведения плановых/неплановых ремонтных работ, так как все панели крепятся на раме и легко снимаются.
3) Передача усилий от приводного механизма осуществляется на сварную раму, а не на боковые и передние стенки как в старой модели, поэтому жесткость станка остается не меняется.
Недостатки:
1). По сравнению со старой моделью станка - возросли габариты по 100 мм на сторону
2). По сравнению со старой моделью станка - увеличилась масса примерно на 80-100кг.
2. Приводной механизм станка
Приводной механизм станка выполнен по принципу двух эксцентриков, один из которых отвечает за обжим трубы, второй за формирование гофры.
Основное решение:
Рабочие нагрузки (радиальные усилия) приводного механизма передаются только на опору. Жесткость приводного механизма обеспечивается за счет крепления опоры к плите и сварному каркасу, мотор-редуктор закреплен на плите.
Данное решение позволило:
1). Полностью убрать рабочие нагрузки (радиальные усилия) с мотор-редуктора, оставив только передачу крутящего момента на эксцентрики. За счет этого повысился рабочий ресурс подшипников мотор-редуктора.
2). Использовать стандартный мотор-редуктор класса NMRW без переделок. То есть в случаи послегарантийного ремонта станка при выходе из строя мотор-редуктора, можно подобрать замену и осуществить ремонт без «подвязки» к производителю.Недостатки:
1). Усложнение конструкции в производстве.
3. Эргономика станка
1). Для удобства эксплуатации станка в верхней крышке предусмотрено смотровое окно, что позволяет не открывать крышку при подсчете зацеплений для образования нужного количества гофр на трубе.
2). Изменена конструкция и принцип фиксации ручки переключения холостого хода/рабочего режима
Электрическая часть.
Была упрощена электрическая схема, из которой удалось исключить такие элементы как диод и конденсатор, при этом сохранив возможность работы в автоматическом и ручном режиме.
Это решение позволило нам повысить надежность работы электрической части станка.
Станок предназначен для изготовления гофроколена на трубах круглого и прямоугольного сечения для производства водостоков.
Характеристики станка для гибки колена (гофроколена):
Труба круглого сечения:
минимальный диаметр - 70 мм
максимальный диаметр - 200 мм
Труба прямоугольного сечения:
80х40 мм
80х80 мм
Толщина металла - 0,3-0,7 мм
Время изготовления 1-го колена - 10-15 секунд.
Габариты:
Длина, мм - 1300
Ширина, мм - 700
Высота, мм - 1100
Вес, кг - 700
Станок для гофроколена УСГ ПРО (УСГ-В2) цена (в комплекте 4 набора инструмента под различные диаметры согласно заказу). На данный момент выпускается единственная универсальная модель для диаметров от 70 мм до 200 мм:
+7 727 344-08-98
