Вальцовочный станок декор-2

<
>
Страна:Россия
Цена:по запросу
Вальцовочный станок Декор-2 выдавливает рисунок на металлопрокате
Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz
Сравнить

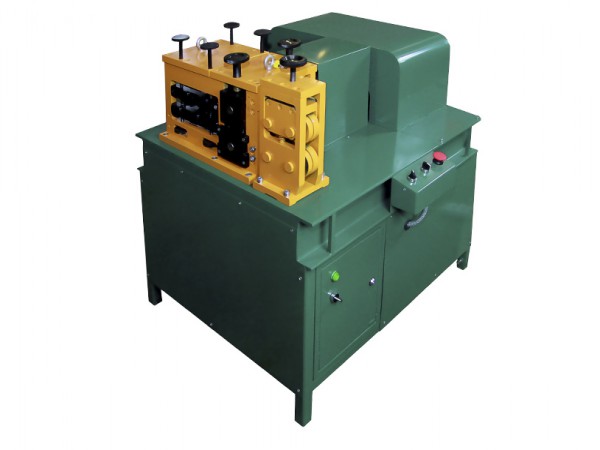

Вальцовочный станок Декор-2

Предназначен для офактуривания (нанесения рифления, рисунка) проката черного и цветного металла. Блок ВБ2, стоящий на станке, имеет два ведущих вала, что позволяет обеспечить более глубокое и четкое офактуривание поверхности металлопроката. Исключает проскальзывание заготовки

Устройство станка для вальцовки труб, полосы, квадрата Декор-2

00007611

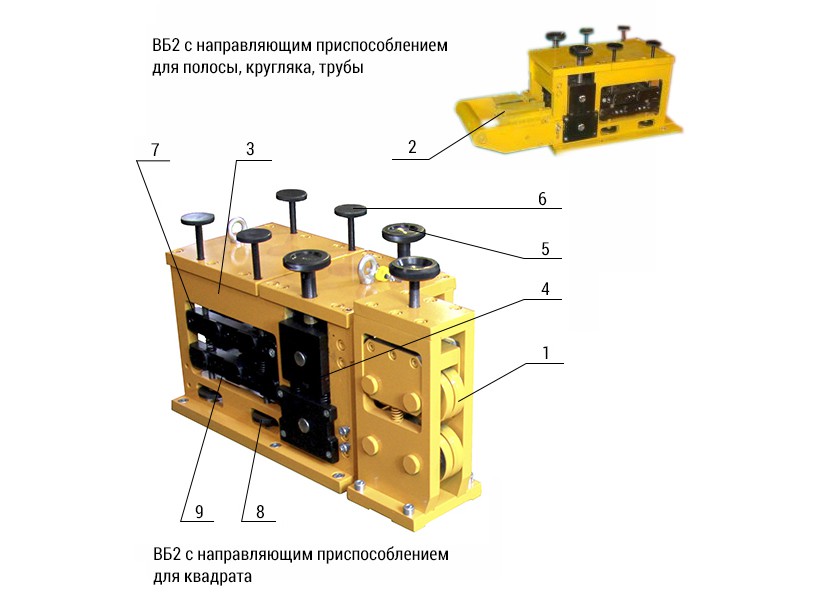

Рисунок 1. Схема вальцовочного блока ВБ2 с направляющим устройством для полосы и рихтовочным устройством. 1. Направляющее приспособление для квадрата. 2. Приспособление направляющее для офактуривания полосы, профильной трубы, кругляка. 3. Корпус вальцовочного блока. 4. Полумуфта. 5. Винт регулировочный прижима верхнего вала. 6. Винт регулировочный верхнего балансира. 7. Верхний балансир. 8. Винт регулировочный нижнего балансира. 9. Нижний балансир.

Станок для вальцовки состоит из:

  1. Привода, на который устанавливается вальцовочный блок ВБ2
  2. Рабочего блока ВБ2, в комплект которого входит:
  • корпус, собранный из стальных плит толщиной 20мм;
  • вальцовочный узел;
  • устройство для правки;
  • направляющее приспособление для полосы;
  • направляющее приспособление для квадрата.

Электродвигатель через редуктор, блок шестерён и кулачковые муфты пере-даёт вращение на верхний и нижний валы вальцовочного блока с установленными на них накатным и ведущим роликами. Заготовка, проходя через зазор между роликами, приобретает рельеф, заданный формой накатного ролика. Далее заготовка попадает в устройство для правки, состоящее из верхнего и нижнего балансиров, где принимает прямолинейную или, по желанию оператора, криволинейную форму в горизонтальной плоскости. При необходимости Вальцовочный блок может быть укомплектован дополнительным приспособлением горизонтальной правки Д2-ПР.
