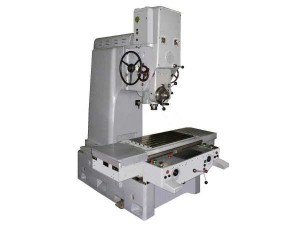

Вертикальный одностоечный координатно-расточной станок предназначен для обработки отверстий в кондукторах, приспособлениях и деталях, когда требуется достигнуть высокой точности взаимного расположения обрабатываемых отверстий.

На станке можно также осуществлять разметку и поверку линейных размеров и межцентровых расстояний. Наличие механического перемещения стола и салазок позволяет производить на станке легкие фрезерные работы.

На станке установлена электронная отсчетно-измерительная система типа «Цифровая индикация», частотные привода подач и главного движения в комплекте с асинхронными двигателями. Электрический шкаф управления установлен на стойке станка.
| Технические характеристики | |||||||||
| Класс точности станка | А | ||||||||
| Размеры рабочей поверхности стола, мм | |||||||||
| длина | 710 | ||||||||
| ширина | 400 | ||||||||
| Наибольшее перемещение, мм | |||||||||
| стола | 630 | ||||||||
| салазок | 400 | ||||||||
| Внутренний конус шпинделя | 40 (7:24) | ||||||||
| Частота вращения шпинделя, об/мин | 50…2000 | ||||||||
| Подача гильзы шпинделя, мм/об | 0,03…0,16 | ||||||||
| Подача стола (салазок), мм/мин | |||||||||
| рабочая | 20…315 | ||||||||
| ускоренная | 1600 | ||||||||
| Наибольший диаметр сверления, мм | 25 | ||||||||
| Наибольший растачиваемый диаметр, мм | 250 | ||||||||
| Мощность электродвигателя привода шпинделя, кВт | 4 | ||||||||
| Габаритные размеры станка, мм | |||||||||
| длина | 2440 | ||||||||
| ширина | 2195 | ||||||||
| высота | 2430 | ||||||||
| Масса станка (без электрошкафа и принадлежности), кг | 3500 | ||||||||
| Точностные параметры станка мод.2Е440АФ10 | |||||||||
| Точность установки координат,мм | 0,005 | ||||||||
| Точность расстояний между осями отверстий, растачиваемых на станке,мм | 0,008 | ||||||||
| Точность геометрической формы растачиваемого отверстия, мм | 0,004 | ||||||||
