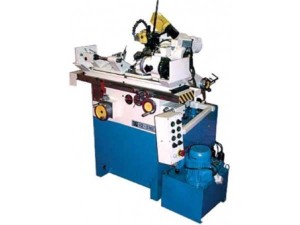

Заточной станок 3е642е

Универсальный заточной гидрофицированный станок предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. Станок может выполнять круглое шлифование (наружное и внутреннее), плоское шлифование.

Преимущества конструкции станка:

гидрофицированный привод продольного перемещения стола;

столазамкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;

беззазорный привод стола от маховика;

двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;

малые габариты станка при больших технологических возможностях;

рабочее продольное перемещение станка и поперечное перемещение шлифовальной головки осуществляется вручную по замкнутым паправ яющим качения, что повышает точность обработки;

вертикальное перемещение шлифовальной головки осуществляется вручную и механизированно; механизированные подъем и опускание шлифовальной головки способствуют улучшению условий труда и снижению вспомогательного времени;

шпиндель шлифовального круга может поворачиваться в горизонтальной плоскости на 360°, в вертикальной — на 20° вверх и на 40° вниз относительно горизонтальной оси, что упрощает настройку на заданный угол заточки и значительно расширяет технологические возможности станка;

пульт управления легко доступен оператору с любого из 3-х рабочих мест;

заточка многолезвийного инструмента с поперечной подачей до жесткого упора ведет к повышению производительности и точности обработки;

на станке может быть использовано пылсотсасывающее устройство;

большое число приспособлений, входящих в комплект и стоимость станка и поставляемых по особому заказу, позволяет выполнять почти все виды существующих заточных работ.

Область применения: инструментальные заводы, инструментальные цеха и другие отрасли промышленности, связанные с металлообработкой.
