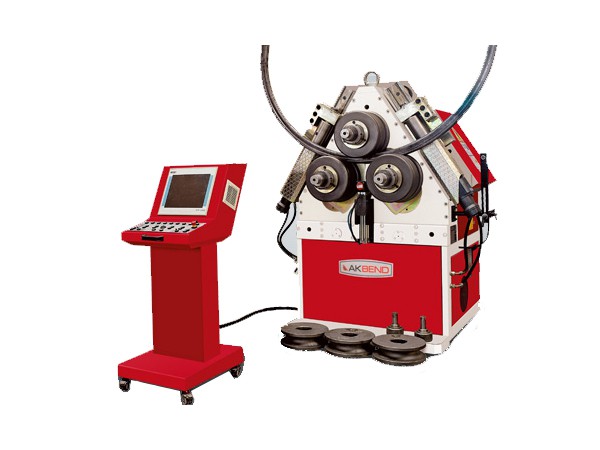

Apk 121-101 гидравлические профилегибочные станки, стандартные валки

APK 121-101 Гидравлические Профилегибочные Станки, стандартные валки

Данные, основанные на пределе текучести равном 240N/мм&sup2, Все с характеристики могут изменяться без уведомления,

Технические характеристики:
	APK 101		APK 121
Техническая Информация	Размер	ДиаметрØ	Размер	ДиаметрØ	Валки
	50x50x6 90x90x8 100x100x10	700 1000 1400	50x50x5 100x100x10 120x120x15	650 1100 1300	AE F
	50x50x6 80x80x8 100x100x10	800 1200 1600	50x50x5 80x80x8 120x120x15	650 900 1300	AE
	100	1200	120	1200	A
	100	1000	100	1200	A
	120	1200	130	1300	A
	40x10 100x20 120x25	400 600 1600	40x10 125x25 140x30	500 850 3000	A F
	60x10 100x40 200x35	400 600 1000	200x50	1000	A F
	30 50 60	400 500 1000	75x75	800	A F
	40 60 70	400 600 800	Ø 85	900	B
	50x2 120x2 140x3	600 2000 3000	Ø 50x2 Ø160x4	600 3000	B
	60.3x3.2 114.3x3.6 114.3x4.5	400 1000 1600	101.6x12 139.7x5	1200 1600	B
	40x20x2 7 100x50x5 140x40x3	500 3000 4000	140x50x5		B
	50x50x2.5 790x90x4 100x100x5	500 2500 3000	90x90x8		B
	UNP180 UNP200	800 1200	UNP240	1000	AD F
	UNP180 UNP200	800 1200	UNP240	1200	AD F
	INP80 INP200	600 800	INP240	1200	AD F
	HEA120 HEB100	1000 1200	HEA140 HEB120	1200 1300	AD F
		-	UPN100	8000	CB
	INP120	-	INP140	6000	CB
		-	HEA120 HEB100	2600 1500	CB
Осевой Момент Сопротивления см&sup3,	45-80		70-120
Мощность Двигателя кВт	11		15
Валки Ø мм	315		390
Вал Ø мм	100		120
Скорость Изгибания	5.4m/min.		4m/min.
Вес кг.	2240		4720
Ширина х Длина х Высота мм	1220x1435x1680		1450x1985x2040

CТАНДАРТНОЕ ОБОРУДОВАНИЕ

• Корпус станка выполнен из стали ST-52
• В моделях АРК 101, АРК 121 валки приводяться в действие с помощью гидравлического двигателя + планетарной коробки передач и зубчатым сцеплением.
• Валы изготовлены из специальной стали, усиленной и заземленной.
• Направляющие валки в модели АРК 101 имеют одностороннюю ручную настройку.
• Направляющие валки в моделях АРК 121 имеют двухстороннюю гидравлическую настройку
• Одна группа стандартных валков
• Ручная смазка
• Нижние валки перемещаются вверх и вниз с помощью гидравлики
• Цифровой дисплей для нижних валков
• Отдельная и переносная панель управления
• Горизонтальное и вертикальное производство
• 400 Вольт/50Гц
• Соответствует СЕ, ISO 9001–2008, сертификатам TSEK и TURQUM

  ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Специальные валки для труб, профилей и углов
• Специальные механические направляющие валки для изгибания углов (для модели АКР 101)
• Специальная система инструментов для изгибания профилей U,I,H
• Устройство для сгибания спиралей
• Различная скорость вращения
• Направляющие валки, настраиваемые в двух направлениях (для АРК 101)
• Цифровой дисплей для гидравлических направляющих валков
• Система воспроизведения ЧПУ NC
• Графическая система контроля ЧПУ CNC
• Двигатели различной частоты и напряжения
