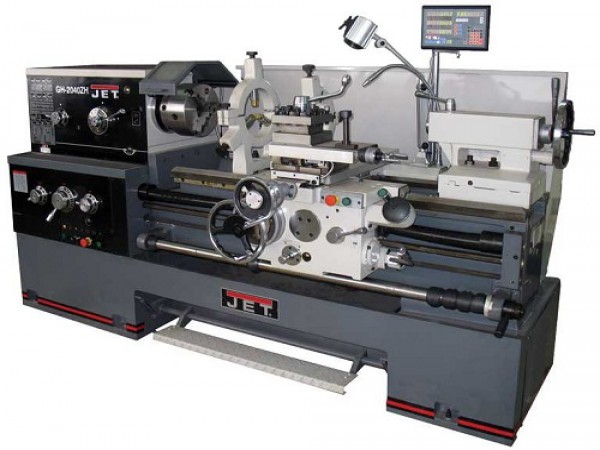

GH-2060ZH DRO Токарно-винторезный станок серии ZH Ø500 мм
Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины
Передняя бабка с электромеханической муфтой
Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
Механизм привода шпинделя постоянно работает в масляной ванне
Диапазон частот вращения шпинделя от 9 до 1600 об/мин
Съемный мостик станины, gap
Коробка передач позволяет нарезать резьбу без замены шестерен
Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками
Технические характеристики:
Модель
GH-2060ZH DRO
Диаметр обточки над станиной
500 мм
Макс. диаметр вращения (съёмный мостик)
720 мм
Диаметр обточки над поперечным суппортом
310 мм
Длина съёмного мостика
240 мм
Расстояние между центрами
1525 мм
Частота вращения шпинделя, 24
9 — 1600 об/мин
Конус шпинделя
МK-7
Присоединение шпинделя, Саmlоск
D1-8 (DIN 55029)
Проходное отверстие шпинделя
80 мм
Продольная подача, 122
0,063 — 6,43 мм/об
Поперечная подача, 122
0,027 — 2,73 мм/об
Метрическая резьба, 46
1 — 224 мм
Дюймовая резьба, 46
28» — 1/8» TPI
Модульная резьба, 42
0,5 — 112 МP
Питчевая резьба, 45
56 — 4 DP
Шаг ходового винта
12 мм
Макс. размер резца
25 х 25 мм
Ход поперечного суппорта
310 мм
Ход верхнего суппорта�/strong>
145 мм
Ускоренное перемещение продольного суппорта
4,5 м/мин
Ускоренное перемещение поперечного суппорта
2,0 м/мин
Пиноль задней бабки
МК-5
Ход пиноли задней бабки
150 мм
Рабочий диаметр неподвижного люнета
50 — 210 мм
Рабочий диаметр подвижного люнета
20 — 110 мм
Расстояние между направляющими
405 мм
Выходная мощность
7,5 кВт / S1 100%
Потребляемая мощность
12,0 кВт / S6 40%
Габаритные размеры (ДхШхВ)
2980 х 1280 х 1410 мм
Масса
3000 кг
Стандартная комплектация:
3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø320 мм
Планшайба Ø400 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5
Упорный центр МК-5
Переходная втулка МК-7/МК-5
Подвижный и неподвижный люнеты
Поддон для сбора стружки
Задняя защитная стенка
Защитный экран патрона с концевым выключателем
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
