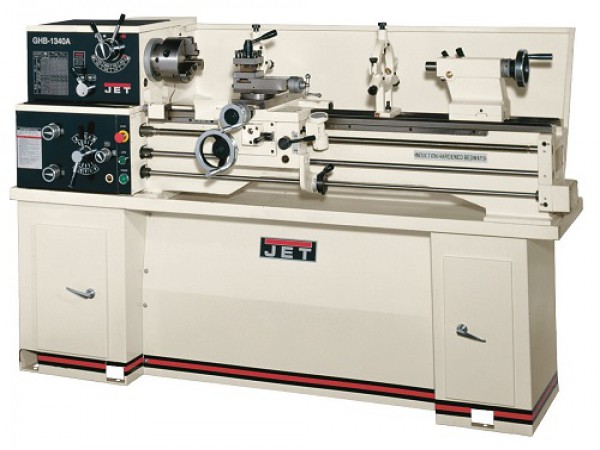

Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах.
Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла. Станок выпускается по протоколу DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза.
На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин. В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм.
Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются токами высокой частоты, а затем тщательно шлифуются.
Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум.
Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат.
Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.
Особенности конструкции JET GHB-1340A
Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
Закаленные и отшлифованные направляющие станины
Механизм привода шпинделя постоянно работает в масляной ванне
Закаленные и отшлифованные шестерни передней бабки
Автоматическая подача продольного и поперечного суппорта
Регулировка зазоров направляющих при помощи клиновых планок
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Толчковый режим работы шпинделя
Технические характеристики:
Модель
GHB-1340A
Диаметр обточки над станиной
330 мм (gap 476 мм)
Диаметр обточки над поперечным суппортом
197 мм
Расстояние между центрами
1015 мм
Частота вращения шпинделя, 8
70 — 2000 об/мин
Конус шпинделя
МК-5
Присоединение шпинделя, Camlock
D1-4 (DIN 55029)
Проходное отверстие шпинделя
38 мм
Макс. размер резца
16 х 16 мм
Ход поперечного суппорта
160 мм
Ход верхнего суппорта
70 мм
Пиноль задней бабки
МK-3
Ход пиноли задней бабки
95 мм
Продольная подача, 60
0,04 — 0,8 мм/об
Поперечная подача, 60
0,016 — 0,188 мм/об
Метрическая резьба, 23
0,45 — 10 мм
Дюймовая резьба, 38
3,5 — 80 TPI
Расстояние между направляющими
187 мм
Выходная мощность
1,5 кВт / S1 100%
Потребляемая мощность
2,8 кВт / S6 40%
Габаритные размеры (ДхШхВ)
1905 х 762 х 1200 мм
Масса
650 кг
Стандартная комплектация:
3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
