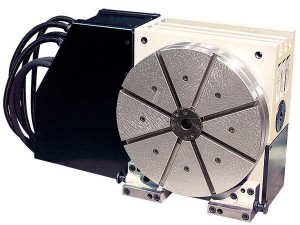

Кантуемый поворотный делительный стол с управлением от УЧПУ для оснащения высокоточных металлорежущих станков СК 36-12
![]()
| Технические характеристики | |||||||||
|
Диаметр планшайбы, мм |
360 |
||||||||
|
Число Т-образных радиальных пазов, шт. |
8 |
||||||||
|
Ширина Т-образных пазов, мм |
12 |
||||||||
|
Диаметр центрального отверстия планшайбы, мм |
25Н7 |
||||||||
|
Наибольший вес обрабатываемой детали, кг |
100 |
||||||||
|
Дискрета устройства ЧПУ |
0,001° |
||||||||
|
Среднее двустороннее позиционное отклонение поворота планшайбы |
6'' |
||||||||
|
Прямолинейность рабочей поверхности планшайбы стола, мм |
0,005 |
||||||||
|
Торцовое биение рабочей поверхности планшайбы стола, мм |
0,005 |
||||||||
|
Параллельность рабочей поверхности планшайбы основанию стола, мм |
0,004 |
||||||||
|
Радиальное биение центрирующего отверстия планшайбы стола, мм |
0,003 |
||||||||
|
Перпендикулярность рабочей поверхности планшайбы к боковой базовой поверхности стола, мм |
0,004 |
||||||||
|

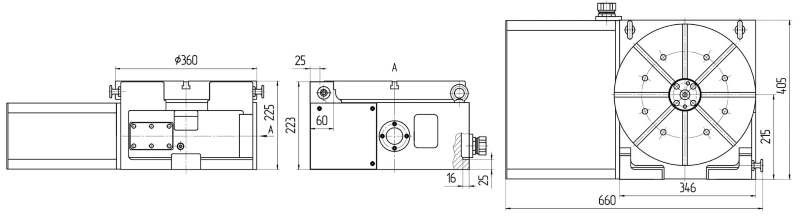

Длина, мм |
660 |
||||||||
|
Ширина, мм |
405 |
||||||||
|
Высота, мм |
225 |
||||||||
|
Масса, кг |
200 |
||||||||
