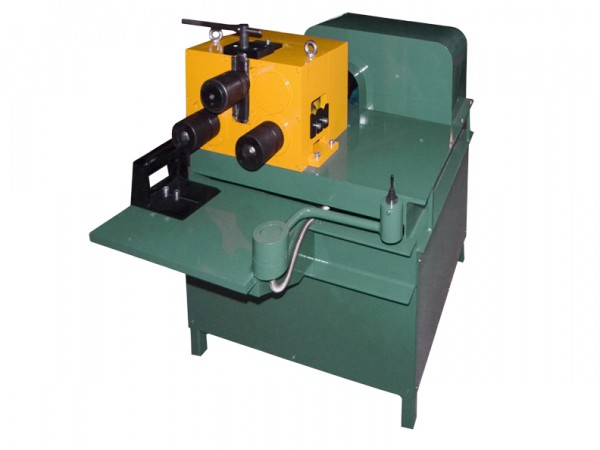

Кузнечный станок Декор-1У с трубогибом

Кузнечный станок Декор-1У с трубогибом

Штампы 'Улитка' с раскатанным окончанием,Станок предназначен для холодной ковки и гибки основных элементов кованых изделий из металлопроката квадратного и круглого сечения толщиной от 6 до 20 мм, полосы от 2х10 до 10х40 мм, профильной трубы max 60х60х4 мм.,Станок предназначен для холодной ковки и гибки основных элементов кованых изделий из металлопроката квадратного и круглого сечения толщиной от 6 до 20 мм, полосы от 2х10 до 10х40 мм, профильной трубы max 60х60х4 мм. Базовая комплектация Привод Д-УКГБ МКБ На малом кузнечном блоке выполняются все основные операции холодной художественной ковки. Универсальный кузнечно-гибочный блок Универсальный кузнечно-гибочный блок предназначен для изготовления основных элементов кованых изделий из металлопрокатаквадратного и круглого сечения от 8 до 20 мм, полосы от 10х2 мм до 60х6 мм, профильной трубы max 60х60х3 мм. Кузнечный блок оснащен встроенным трехвалковым трубогибом и эксцентриковыми вальцами для откатки декоративных окончаний - "лапок" и "пик". Приспособление плотный завиток Приспособление предназначено для изготовления плотного завитка из металлопрокатаквадратного и круглого сечения толщиной до 16 мм. Операция выполняется напредварительно нагретой заготовке с откатанным окончанием в виде гладкой лапки.Для работы на приспособлении плотный завиток ППЗ необходим ГОРН. Приспособление горизонтальная улитка для холодной ковки Приспособление предназначено для изготовления элементов "завиток", "волюта", "запятая" из металлопроката.Инструмент для гибки завитков располагается в горизонтальной плоскости, что позволяет изготавливать элементы больших диаметров (до 500 мм) в несколько оборотов. Обратите внимание, чтобы получить полноценный станок для изготовления завитков ПГУ устанавливается на приводы Д-1, Д-УКГБ или Д2С. Разнообразие получаемых изделий достигается сменными шаблонами улиток. Пролистав страницу ниже, Вы можете выбрать и купить улитку для холодной ковки в соответствии с Вашими задачами. Кузнечно-раскаточный блок Кузнечный блок со сменными эксцентриками предназначен для оттяжки декоративных окончаний в виде 'гусиная лапка', 'гладкая лапка', 'пика', 'лилия' и других. Используется прокат квадратного и круглого сечения толщиной от 8 до 16 мм, полосы от 10х2 мм до 40х10 мм. Оттяжка производится после предварительного нагрева заготовки. Название Что делает / Описание Заготовка Эксцентриковые вальцы РВ 1/1 Для ковки окончаний металлопроката. круг, квадрат: 6-20 мм, фасонная труба: до 20*20 мм. Штамп "Улитка" - универсальная У Предназначен для изготовления различных завитков. Размер лекала (120*115мм), круг, квадрат: 6-16 мм. Барабаны для навивки колец Б-114 Изготавливает элемент 'кольцо' D = 114 мм Ролики для встроенного трубогиба РГ-1 Комплект роликов 3 шт.Для гибки металлопроката в радиус. Круг до 20 мм, квадрат до 20х20 мм, проф. труба до 60х40х3 мм, полоса до 60х10 мм. Барабан для колец Б-50 Навивает кольца диаметром 50 мм Дополнительная комплектация Приспособления для МКБ Название Что делает / Описание Заготовка РГ-1 Комплект роликов для трубогиба - РГ-1, 3 шт Комплект роликов для изготовления радиусных элементов из металлопроката круглого и квадратного сечения, профильной трубы, полосы.Входят в базовую комплектацию блока УКГБ. Квадрат 6*6, 8*8, 10*10, 12*12, 14*14, 16.*16, 20*20 мм РГ-57 Ролики для трубогиба РГ-57, 3шт Предназначены для установки на УКГБ и гибки в радиус трубы диаметром 57 мм. труба 57 мм РГ-48 Комплект роликов для трубогиба РГ-48, 3 шт Для гибки в радиус трубы диаметром 48 мм. труба 48 мм Приспособления для изготовления хомутов Ролики для изготовления хомутной полосы Ролики накатывают рисунок на полосу.Устанавливаются на блок МКБ. полоса: 20*4 мм. Приспособление ПДХ На приспособлении из полосы изготавливаются хомуты, которые используются для закрытия мест сварки в изделиях. Данное приспособление не имеет аналогов и является одной из последних запатентованных разработок компании 'Декор'. полоса: 30*4 мм Приспособления для завитков Приспособление обратный загиб Предназначено для предварительной подготовки заготовки перед изготовлением элемента 'обратный загиб' из металлопроката квадратного и круглого сечения от 6 мм до 16 мм. круг, квадрат: 6-16 мм Приспособление для догибания лапки Приспособление для догибания лапки элемента 'доллар'. круг, квадрат: 6-16 мм Штамп 'Улитка' с нераскатанным окончанием Штамп 'Улитка' - УБЛ Предназначен для изготовления элементов 'доллар','бублик','запятая' без оттяжки лапки. Внутренний размер завитка 108*117 мм. круг, квадрат: 6-12 мм,проф. труба: 15*15, 20*20 мм. Штампы 'Улитка' с раскатанным окончанием Предназначен для изготовления элемента 'доллар','бублик','запятая'. Предварительные работы: необходимо раскатать кованое окончание. Воспользуйтесь эксцентриковыми вальцами на блоке МКБ, УКГБ или КРБ. Штампы 'Улитка' с окончанием 'обратный загиб'Для получения элементов 'доллар','бублик' ,'запятая' с окончанием 'обратный загиб' необходимо его предварительно подготовить. Ролики для усиления профиля трубы Эксцентриковые вальцы Эксцентриковые вальцы предназначены для получения кованых окончаний (оттяжки лапок). Установка на блоки МКБ и УКГБ. Не требуют перевальцовки. Комплектация: Вальцы устанавливаются в паре: верхний и нижний. ГорныГорн используется для нагрева заготовок при выполнении операций по оттяжке декоративных окончаний: "лапок", "пик", "лепестков". Горн работает на газе пропане.К горну можно подключить компрессор с воздухом для более быстрого нагрева.

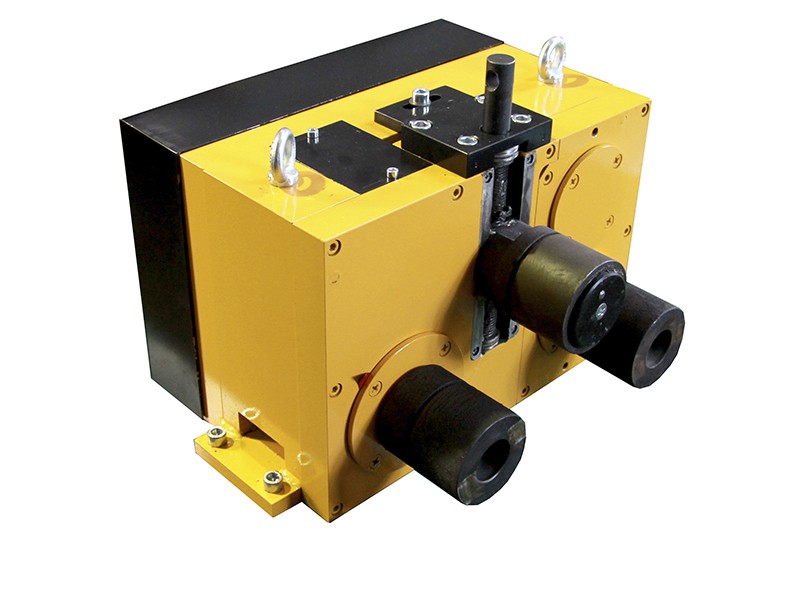

	Универсальный кузнечно-гибочный блок Универсальный кузнечно-гибочный блок предназначен для изготовления основных элементов кованых изделий из металлопроката квадратного и круглого сечения от 8 до 20 мм, полосы от 10х2 мм до 60х6 мм, профильной трубы max 60х60х3 мм. Кузнечный блок оснащен встроенным трехвалковым трубогибом и эксцентриковыми вальцами для откатки декоративных окончаний - "лапок" и "пик".

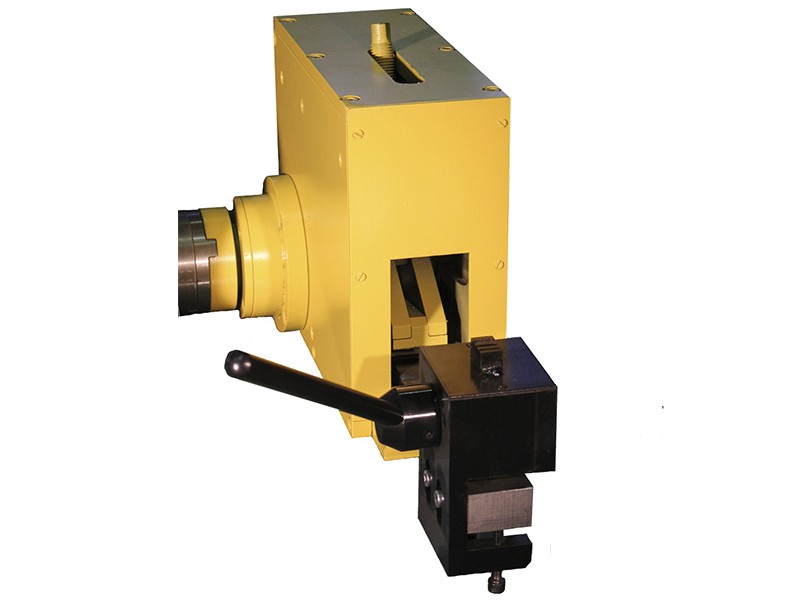

	Приспособление плотный завиток Приспособление предназначено для изготовления плотного завитка из металлопроката квадратного и круглого сечения толщиной до 16 мм. Операция выполняется на предварительно нагретой заготовке с откатанным окончанием в виде гладкой лапки. Для работы на приспособлении плотный завиток ППЗ необходим ГОРН.
	Приспособление горизонтальная улитка для холодной ковки Приспособление предназначено для изготовления элементов "завиток", "волюта", "запятая" из металлопроката. Инструмент для гибки завитков располагается в горизонтальной плоскости, что позволяет изготавливать элементы больших диаметров (до 500 мм) в несколько оборотов. Обратите внимание, чтобы получить полноценный станок для изготовления завитков ПГУ устанавливается на приводы Д-1, Д-УКГБ или Д2С. Разнообразие получаемых изделий достигается сменными шаблонами улиток. Пролистав страницу ниже, Вы можете выбрать и купить улитку для холодной ковки в соответствии с Вашими задачами.
	Кузнечно-раскаточный блок Кузнечный блок со сменными эксцентриками предназначен для оттяжки декоративных окончаний в виде 'гусиная лапка', 'гладкая лапка', 'пика', 'лилия' и других. Используется прокат квадратного и круглого сечения толщиной от 8 до 16 мм, полосы от 10х2 мм до 40х10 мм. Оттяжка производится после предварительного нагрева заготовки.

Базовая комплектация Привод-Д1 МКБ На малом кузнечном блоке выполняются все основные операции холодной художественной ковки. Название Что делает / Описание Заготовка Эксцентриковые вальцы РВ 1/1 Для ковки окончаний металлопроката. круг, квадрат: 6-20 мм, фасонная труба: до 20*20 мм. Штамп "Улитка" - универсальная У Предназначен для изготовления различных завитков. Размер лекала (120*115мм), круг, квадрат: 6-16 мм. Барабаны для навивки колец Б-114 Изготавливает элемент 'кольцо' D = 114 мм Дополнительная комплектация Приспособления для МКБ Название Что делает / Описание Заготовка Комплект приспособлений для изготовления элемента 'торсион' Предназначен для продольного скручивания квадрата, полосы в 'Торсион'. Максимальная длина скручиваемой длины 1.5 метра. Квадрат 6*6, 8*8, 10*10, 12*12, 14*14, 16.*16, 20*20 мм Приспособление для 'корзинки' Комплект приспособлений для изготовления элемента 'корзинка' Квадрат 6*6, 8*8, 10*10 мм. Навесные вальцы. Навесные вальцы предназначены для изготовления колец и дуг из проката квадратного и круглого сечения, профильной и круглой трубы Квадрат: до 20*20 мм.Круг, круглая труба: до 20 мм.Профильная труба: до 40*40 мм. Приспособления для изготовления хомутов Ролики для изготовления хомутной полосы Ролики накатывают рисунок на полосу.Устанавливаются на блок МКБ. полоса: 20*4 мм. Приспособление ПДХ На приспособлении из полосы изготавливаются хомуты, которые используются для закрытия мест сварки в изделиях. Данное приспособление не имеет аналогов и является одной из последних запатентованных разработок компании 'Декор'. полоса: 30*4 мм Приспособления для завитков Приспособление обратный загиб Предназначено для предварительной подготовки заготовки перед изготовлением элемента 'обратный загиб' из металлопроката квадратного и круглого сечения от 6 мм до 16 мм. круг, квадрат: 6-16 мм Приспособление для догибания лапки Приспособление для догибания лапки элемента 'доллар'. круг, квадрат: 6-16 мм Штамп 'Улитка' с нераскатанным окончанием Штамп 'Улитка' - УБЛ Предназначен для изготовления элементов 'доллар','бублик','запятая' без оттяжки лапки. Внутренний размер завитка 108*117 мм. круг, квадрат: 6-12 мм,проф. труба: 15*15, 20*20 мм. Штампы 'Улитка' с раскатанным окончанием Предназначен для изготовления элемента 'доллар','бублик','запятая'. Предварительные работы: необходимо раскатать кованое окончание. Воспользуйтесь эксцентриковыми вальцами на блоке МКБ, УКГБ или КРБ. Технические характеристики: Мощность электродвигателя: 3,0 кВТ. Ток питания сети: 380 В, 50 Гц, переменный, 'трехфазный' (220V - под заказ). Частота вращения рабочих валов: 8,5 об/мин. Направление вращения: реверсивное. Габаритные размеры: 960х816х950мм. Масса: 287 кг. Название Что делает / Описание Заготовка Штамп 'Улитка' Универсальная Предназначен для изготовления завитков из металлопроката квадратного и круглого сечения от 6 мм до 16 мм различной длины и внутренним размером 120*115 мм. круг, квадрат: 6-16 мм Штамп 'Улитка' - М0 Предназначен для изготовления завитков минимального диаметра без прямого участка. Внутренний размер завитка от 53*32 до 95*125 мм круг, квадрат: 6-14 мм,проф. труба: 15*15, 20*20 мм. Штамп 'Улитка' - М1 Внутренний размер завитка 67*54 мм. круг, квадрат: 6-16 ммпроф. труба: 15*15, 20*20 мм. Штамп 'Улитка' - М2 Внутренний размер завитка 80*40 мм круг, квадрат: 6-16 мм,проф. труба: 15*15, 20*20 мм. Штамп 'Улитка' - Б1 Внутренний размер завитка 167*181 мм. круг, квадрат: 6-16 мм,проф. труба: 15*15, 20*20 мм. Штамп 'Улитка' - Б2 Внутренний размер завитка 200*203 мм. круг, квадрат: 6-16 мм, проф. труба: 15*15, 20*20 мм. Штампы 'Улитка' с окончанием 'обратный загиб' Для получения элементов 'доллар','бублик' ,'запятая' с окончанием 'обратный загиб' необходимо его предварительно подготовить. Штамп 'Улитка' - ОЗ-1 Чтобы работать на ОЗ-1 нужно сделать предварительный загиб на любой стандартной улитке (к ним относятся Д1У, М1, М2, Б1).Внутренний размер завитка 120*115 мм. круг, квадрат: 6-16 мм Штамп 'Улитка' - ОЗ-2 Чтобы работать на ОЗ-2 нужно подготовить загиб на специальном приспособлении П-ОЗ.Внутренний размер завитка 67*54 мм круг, квадрат: 6-16 мм Штамп 'Улитка' - ОЗ-3 Заранее подготовить загиб на приспособлении П-ОЗ.Внутренний размер завитка 80*40 мм круг, квадрат: 6-16 мм Штамп 'Улитка' - ОЗ-4 Необходима предварительная подготовка загиба на П-ОЗ.Внутренний размер завитка 120*115 мм. круг, квадрат: 6-16 мм Штамп 'Улитка' - ОЗ-5 Заготовку необходимо подготовить на П-ОЗ.Внутренний размер завитка 167*181 мм круг, квадрат: 6-16 мм Штамп 'Улитка' - ОЗ-1 Оснастка устанавливается на блоки МКБ или УКГБ. Каждая модель навивает кольца определенного диаметра. Б-50 Предназначен для изготовления элемента 'кольцо' диаметром 50 мм. Б-70 Изготавливает элемент 'кольцо' D = 70 мм Б-90 Изготавливает элемент 'кольцо' D = 90 мм Б-114 Изготавливает элемент 'кольцо' D = 114 мм Ролики для усиления профиля трубы Ролики в работе Накатывает канавку, усиливая профиль трубы.Для каждого типо-размера трубы - свой размер роликов.Поставляются в паре. Модели ПТ-10, ПТ-15, ПТ-20, ПТ-25 Профильная труба10x10, 15x15, 20x20, 25x25 Эксцентриковые вальцы Эксцентриковые вальцы предназначены для получения кованых окончаний (оттяжки лапок). Установка на блоки МКБ и УКГБ. Не требуют перевальцовки. Комплектация: Вальцы устанавливаются в паре: верхний и нижний. РВ 1/2. Двойная 'Гусиная лапка' С помощью вальцов можно изготавливать по два кованых окончания "гусиная лапка" за одну операцию круг, квадрат, фасонная труба: 6-20мм РВ 2/1. 'Лепесток' З-3 Изготовление кованого окончания 'лепесток' и еще три вида окончаний: пика, гладкая лапка, купольная пика круг, квадрат: 6-16 мм РВ 2/2 Двойной 'Лепесток 'Гусиная лапка/Лепесток' 'Лилия' 'Лилия двойная' 'Лилия/Гусиная лапка' 'Лилия/Лепесток' Комплект вальцов 'Гусиная лапка' (2шт Горны Горн используется для нагрева заготовок при выполнении операций по оттяжке декоративных окончаний: "лапок", "пик", "лепестков". Горн работает на газе пропане.К горну можно подключить компрессор с воздухом для более быстрого нагрева.Технические характеристики:Применяемое топливо: Пропан / природный газ.Рабочее давление газа: 0,05-0,15 Мпа.Рабочее давление сжатого воздуха: 0,15-0,2 Мпа.Мах. температура нагрева заготовок: 1000 С.Габаритные размеры: 246х246х286 мм.Масса: 25 кг. Д1-3. Газовый горн тупиковый Чтобы работать на ОЗ-1 нужно сделать предварительный загиб на любой стандартной улитке (к ним относятся Д1У, М1, М2, Б1).Внутренний размер завитка 120*115 мм. Д1-3/1. Газовый горн сквозного типа Предназначен для нагрева середины заготовки и ее окончания перед формовкой окончания.Мах. длина нагреваемой части неограниченна. Д1-3/2. Газовый горн сквозной с двумя горелками Предназначен для нагрева заготовки перед формовкой.
