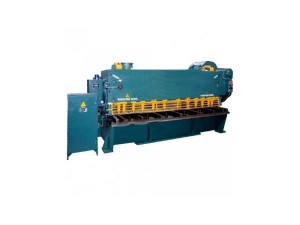

Гильотина НА3225 предназначена для прямолинейного раскроя листового материала. Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание вырезаемой заготовки. Ножницы могут быть использованы в заготовительных цехах машиностроительных предприятий, использующих листовые заготовки. Ножницы аттестованы по первой категории качества. Выпускаются в общепромышленном и экспортном исполнении.
Основные параметры машины для резки листового металла НА3225:
Наибольшие размеры разрезаемого металла - 32 х 3150 мм
Частота хода ножа - 30 мин-1
Величина поперечного реза - 100 мм
Механическое перемещение заднего упора - 0..1000 мм
Тип муфты - пневматическая фрикционная дисковая
Тип тормоза - пневмо-пружинный дисковый
Тип прижимного устройства - гидроцилиндры
Мощность электродвигателя - 55 кВт
Вес ножниц полный - 33950 кг
Ножницы предназначены для прямолинейной резки листовых материалов. Ножницы используются в заготовительных цехах предприятий машиностроения, судостроения и других отраслей промышленности, а так же предприятиями малого и среднего бизнеса.
Технические характеристики:
Характеристика
НА3225
Наибольшая толщина разрезаемого металла с временным сопротивлением 500 МПа (50 кгс/мм2), мм
6–32
Наибольшая ширина разрезаемого металла, мм
3150
Число ходов, ход/мин
30
Угол наклона подвижного ножа
2°80"
Ход ножа, мм
210
Расстояние между стойками в свету, мм
3285
Расстояние от верхней кромки нижнего ножа до уровня пола, мм
900
Суммарная мощность электродвигателей, кВт
50
Габаритные размеры ножниц, мм
5185х3700х2950
Масса ножниц, кг
33 950
В стандартную комплектацию входят:
1. Пульт управления, педаль управления;
2. Упор задний с механизированным приводом, отвод упора в период резки, блок индикации;
3. Механизм вывода заднего упора из зоны подачи листа при работе с длинными листами;
4. Боковой упор, угловой упор, удлинитель стола;
5. Шаровые опоры листа, механизм подъема листа на нижним ножом в момент подачи;
6. Устройство регулировки зазора между ножами;
7. Подсветка линии реза;
8. Поворотное ограждение рабочей зоны сблокированной с приводом;
9. Централизованная система смазки;
10. Руководство по эксплуатации;
Дополнительные устройства:
1. Устройство подающее;
2. Тележка откатная;
3. Устройство прижима листа к боковому упору.
