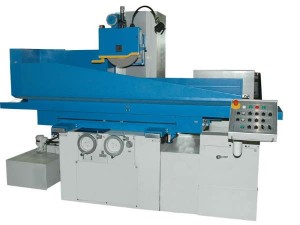

Станки предназначены для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга. Особенности конструкций: - Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки. - Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения. - Все рабочие перемещения станков автоматизированы. - Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF. - Базовые детали из чугуна. - Станки выпускаются в двух промышленных исполнениях.: 1) исполнение 30 без УЦИ и исполнение 31 с УЦИ с импортной комплектацией электрооборудования; 2) исполнение 54 с комплектацией электрооборудования производителей Российской Федерации.
Технические характеристики:
Наименование параметров
Модель станков
3Д711АФ10–1 исп. 30 без УЦИ
3Д711АФ10–1 исп. 31 с УЦИ
Класс точности станка по ГОСТ 8–82
В
Размеры зеркала стола (BxL), мм
200х450
Точностные параметры, достигаемые на образце изделии: — размер образца изделия, мм — плоскостность, мкм — параллельность, мкм — шероховатость поверхности, обработанной периферией круга, Ra
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой)
150
Наибольшее расстояние от зеркала стола от оси шпинделя, мм
450
Размеры шлифовального круга (DxHxd), мм
250х32х76
Мощность главного привода, кВт
2,2
Габаритные размеры, мм — длина — ширина — высота
1600 1680 1540
Масса, кг
1740
Базовая комплектация
Система охлаждения с насосом подачи СОЖ и магнитным сепаратором ее очистки.
Гидростанция привода стола и смазки.
Шлифовальный круг с фланцами.
бабки, переходная втулка шпинделя, 3-х кулачковый патрон Ф160 мм BISON, 4-х позиционный резцедержатель с ключом, электродинамический тормоз, вращающийся
центр Быстроизнашиваемые запасные части, инструмент и принадлежности.
Дополнительные принадлежности и опции за отдельную плату
электромагнитная плита,
механизм правки шлифовального круга
приспособления для профильного шлифования, расширяющие технологические возможности.
исполнение электроавтоматики, позволяющее обеспечить автоматическую работу цикла станка: черновое, чистовое шлифование, компенсацию правки круга, остановку при выходе на размер.
