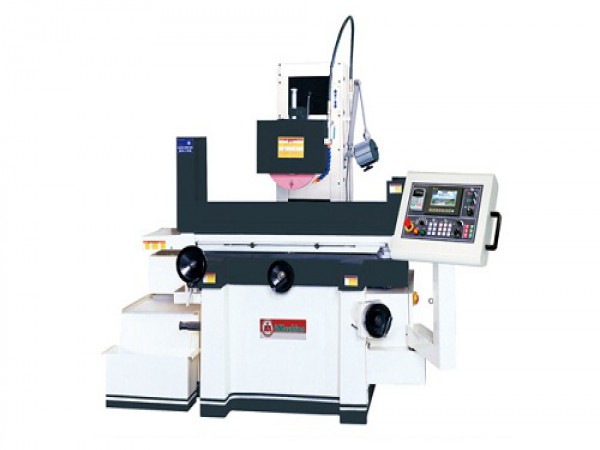

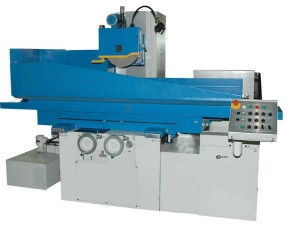

Станки предназначены для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга. Особенности конструкций: - Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки. - Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения. - Все рабочие перемещения станков автоматизированы. - Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF. - Базовые детали из чугуна. - Станки выпускаются в двух промышленных исполнениях: 1) исполнение 30 без УЦИ и исполнение 31 с УЦИ с импортной комплектацией электрооборудования; 2) исполнение 24 с комплектацией электрооборудования производителей Российской
Технические характеристики:
Наименование параметров
Модель станков
3Д711ВФ11 исп. 30 без УЦИ
3Д711ВФ11 исп. 31 с УЦИ
Класс точности станка по ГОСТ 8–82
В
Размеры зеркала стола (BxL), мм
200х630
Точностные параметры, достигаемые на образце изделии:— размер образца изделия, мм— плоскостность, мкм — параллельность, мкм — шероховатость поверхности, обработанной периферией круга, Ra
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой)
200
Наибольшее расстояние от зеркала стола от оси шпинделя, мм
550
Размеры шлифовального круга (DxHxd), мм
300х40х76
Мощность главного привода, кВт
4
Габаритные размеры, мм — длина — ширина — высота
2715 1788 2035
Масса, кг
2950
Базовая комплектация
Система охлаждения с насосом подачи СОЖ и магнитным сепаратором ее очистки
Гидростанция привода стола и смазки.
Шлифовальный круг с фланцами.
Быстроизнашиваемые запасные части, инструмент и принадлежности.
Дополнительные принадлежности и опции (за отдельную плату)
электромагнитная плита,
механизм правки шлифовального круга,
приспособления для профильного шлифования, расширяющие технологические возможности.
сполнение электроавтоматики, позволяющее обеспечить автоматическую работу цикла станка: черновое, чистовое шлифование, компенсацию правки круга, остановку при выходе на размер.
