Станок вальцовочный ручной stalex w01-2х1250

Производитель:Stalex
Страна:Китай
Цена:по запросу
Рабочая длина - 1250 мм, толщина листа - 2 мм, диаметр валов - 75 мм
Ваш консультант
тел.: +7 (727) 344-08-98, 266-86-10
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz
Сравнить

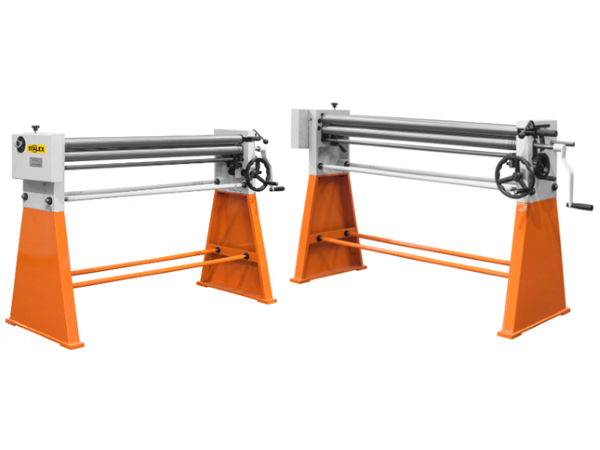

Станок вальцовочный ручной Stalex W01-2х1250

Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок. Особенности:

  • Валы и зубчатая передача из закалённой стали
  • Продольный паз верхнего вала для заправки листа
  • Проточки для гибки прутка
  • Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60 мм)
  • Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2 мм
  • Два вала скорости вращения (2-ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
  • Литьевые чугунные боковые опоры
  • Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
  • Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
  • Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)

Узлы станка:

рычаг 1) Рычаг фиксации верхнего вала
нижний и задний вал 2) Нижний вал – предназначен для регулировки толщины листа
3) Задний Вал - предназначен для регулировки R получаемого на заготовки
паз, проточки 4) Продольный паз верхнего вала для заправки листа
5) Проточки для гибки прутка
вал, скорость вращения 6) Вал пониженной скорости для работы с макс. толщиной листа
7) Вал скорости вращения для работы с малыми и средними толщинами листа
маховик, механизм реечный 8) Маховик перемещения заднего вала
9) Реечный механизм с синхронизирующей тягой
привод ползуна 10) Маховик перемещения нижнего вала
11) Механизм привода ползуна с синхронизирующей тягой
стопорный винт 12) Стопорный винт
13) Переходной вал с шестерней
