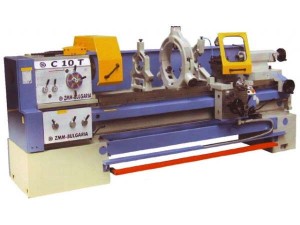

Болгарский токарный станок C10TH предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных и диаметрально питчевых.
Технические характеристики и жесткость станков, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Защита 3-х кулачкового патрона, 4-х позиционный резцедержатель, Переходная втулка шпинделя, Быстрый ход, Охладительная система с помпой, ГАП, Фланец, Сменная зуб, Комплект ремней, колесо, Упакован на поддоне накрытый полиэтиленом, Упорный центр шпинделя, Редуктор пиноли задней бабки, Защита резцедержателя, Ящик для принадлежностей, Задний Однопозиционный продольный ограничитель, Руководство на русском языке,, Основной двигатель, Болты и подставки для нивелирования, Освещение, щит по длине станка, Электро оборудование.
Технические характеристики:
Модель
,
C10T
C10TM
C10TH
Высота центров
мм
330
380
430
Диаметр обработки над станиной
мм
660
760
860
Диаметр обработки над суппортом
мм
420
520
620
Диаметр обработки в выемке в станине
мм
850
950
1050
Ширина направляющих
мм
560
Расстояние между центрами
мм
1500, 2000, 3000, 4000, 5000, 6000
Прутковый материал
мм
100
130
ШПИНДЕЛЬ
Передний конец DIN 55027
№
11
Диаметр отверстия в шпинделе
мм
103
132
Внутренний конус шпинделя
Метрик
120
140
ПОДАЧИ
Количество подач
шт
150
Диапазон продольных подач
мм/об
0.039, 18
Диапазон поперечных подач
мм/об
0.02, 9
РЕЗЦЕДЕРЖАТЕЛЬ
Размер резца
мм
40х40
РЕЗЬБЫ
Количество резьб
шт
75
Метрические
мм
0.5, 180
Дюймовые
Tpi
60, 1/6
Модульные
М
0,125-45
Диаметральные
вит/дюйм
244, 2/3
СУППОРТ
Ход поперечных салазок
мм
395
430
Ход верхних салазок
мм
150
ЗАДНЯЯ БАБКА
Диаметр пиноли
мм
105
Конус пиноли
Морзе
6
Ход пиноли
мм
225
ПРИВОД
Число скоростей главного привода
шт
15
Диапазон оборотов
об/мин
9-1320
8-1050
Мощность главного двигателя
кВт
11 (15-опция)
15 (18,5-опция)
Мощность двигателя быстрого хода
кВт
0,37
Мощность насоса охлаждения
кВт
0,18
Вес станка в упаковкебез упаковки РМЦ 1500
кг
42703980
45304240
47804490
Вес станка в упаковкебез упаковки РМЦ 2000
кг
45504230
48104490
50604740
Вес станка в упаковкебез упаковки РМЦ 3000
кг
51904810
54505070
57005320
Вес станка в упаковкебез упаковки РМЦ 4000
кг
58305380
60905640
63405890
Вес станка в упаковкебез упаковки РМЦ 5000
кг
65506030
68106290
70606540
Вес станка в упаковкебез упаковки РМЦ 6000
кг
73106730
75706990
78207240
Габариты станка в упаковкебез упаковки РМЦ 1500
мм
3790х1600х17504370x1650x1500
3790х1600х18003790х1650х1600
3790х1600х18503790x1700x1730
Габариты станка в упаковкебез упаковки РМЦ 2000
мм
4290х1600х17503970x1650x1500
4290х1600х18004290х1650х1600
4290х1600х18504290x1700x1730
Габариты станка в упаковкебез упаковки РМЦ 3000
мм
5290х1600х17504970x1650x1500
5290х1600х18005290х1650х1600
5290х1600х18505290x1700x1730
Габариты станка в упаковкебез упаковки РМЦ 4000
мм
6290х1600х17505970x1650x1500
6290х1600х18006290х1650х1600
6290х1600х18506290x1700x1730
Габариты станка в упаковкебез упаковки РМЦ 5000
мм
7290х1600х17506970x1650x1500
7290х1600х18007290х1650х1600
7290х1600х18507290x1700x1730
Габариты станка в упаковкебез упаковки РМЦ 6000
мм
8290х1600х17507970x1650x1500
8290х1600х18008290х1650х1600
8290х1600х18508290x1700x1730
Базовая комплектация
Главный двигатель 15 kW, Электродинамический тормоз, Электрооборудование с панелью управления,
Система охлаждения с помпой, Рабочее освещение, Задний щит по всей длине станка, Защита патрона,
Защита резцедержателя, Сменные зубчатые колеса гитары, Упорный центр задней бабки, Переходная втулка
задней бабки, 4-х позиционный резцедержатель с ключом,
Вращающийся центр задней бабки, Руководство по эксплуатации на русском языке.
