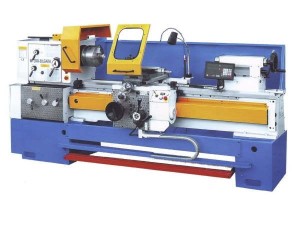

Cоздан для применения различных винторезных работ, используя нарезание резьбы и точение конусов: дюймовых, метрических, питчевых. Основные технические характеристики и Прочность станка, расширенный диапазон частоты оборотов вращения шпинделя и его подач отлично позволяются полностью использовать все возможности прогрессивных деталей, а также оснастке разных материалов. Токарный станок CU 500оборудован трехкулачковым патроном ’Bison’ страна производства Польша и вращающимся центром. Токарно-винторезный станок CU 500 его электроника произведена немецкой компанией ’ Schneider-Electric’. В самой основной части станка CU 500 — шпиндельном узле, применяется подшипники и схемы их настройки установок только ведущих фирм ’FAG’ и ’SKF’. Все главные части станка созданы из высокопрочной и качественной стали, что все это обеспечивает надежную, а также долголетнюю работу станков и остается точность обработки в течение многих лет.
Технические характеристики:
Расстояние между центрами (РМЦ)
1000мм
1500мм
2000мм
Диаметр обработки над станиной
500 мм
500 мм
500 мм
Диаметр обработки над суппортом
300 мм
300 мм
300 мм
Диаметр обработки в выемке станины
670 мм
670 мм
670 мм
Диаметр обработки на прутковом материале
60 мм
60 мм
60 мм
Высота центров
245 мм
245 мм
245 мм
Ширина направляющих
360 мм
360 мм
360 мм
Передний конец по DIN55027
No. 8
No. 8
No. 8
Диаметр отверстия шпинделя
62 мм
62 мм
62 мм
Конусное отверстие шпинделя
80 мм
80 мм
80 мм
Количество скоростей шпинделя
21
21
21
Диапазон оборотов
20&hellip,2000 об./мин
20&hellip,2000 об./мин
20&hellip,2000 об./мин
Мощность главного привода
7,5 кВт
7,5 кВт
7,5 кВт
Количество подач
120
120
120
Диапазон продольных подач
0,04&hellip,12 мм/об.
0,04&hellip,12 мм/об.
0,04&hellip,12 мм/об.
Диапазон поперечных подач
0,02&hellip,6 мм/об.
0,02&hellip,6 мм/об.
0,02&hellip,6 мм/об.
Количество резьб
64
64
64
Шаг миллиметровой резьбы
0,5&hellip,120 мм
0,5&hellip,120 мм
0,5&hellip,120 мм
Шаг дюймовой резьбы
60&hellip,? вит/1
60&hellip,? вит/1
60&hellip,? вит/1
Шаг модульной резьбы
0,125&hellip,30 мм
0,125&hellip,30 мм
0,125&hellip,30 мм
Шаг диаметральной резьбы
240&hellip,1 DP
240&hellip,1 DP
240&hellip,1 DP
Ход поперечных салазок
250 мм
250 мм
250 мм
Ход верхних салазок
140 мм
140 мм
140 мм
Диаметр пиноли
70 мм
70 мм
70 мм
Конус пиноли
No. 5
No. 5
No. 5
Ход пиноли
180 мм
180 мм
180 мм
Вес станка в упаковкебез упаковки
25302390кг
27002530кг
29202730кг
Габариты станка в упаковке
2900x1100x1750мм
3400x1100x1750мм
3900x1100x1750мм
Базовая комплектация
Главный двигатель 7,5 kW, Электродинамический тормоз, Электрооборудование с панелью управления
Система охлаждения с помпой, Рабочее освещение, Задний щит по всей длине станка, Защита патрона, Защита резцедержателя, Сменное зубчатое колесо гитары, Упорный центр задней бабки.
Переходная втулка задней бабки, 4-х позиционный резцедержатель с ключом, 3-х кулачковый патрон Ф250 мм BISON, Вращающийся центр задней бабки, Набор инструмента, Руководство по эксплуатации на русском языке. Упакован — деревянный поддон, накрыт полиэтиленом.
