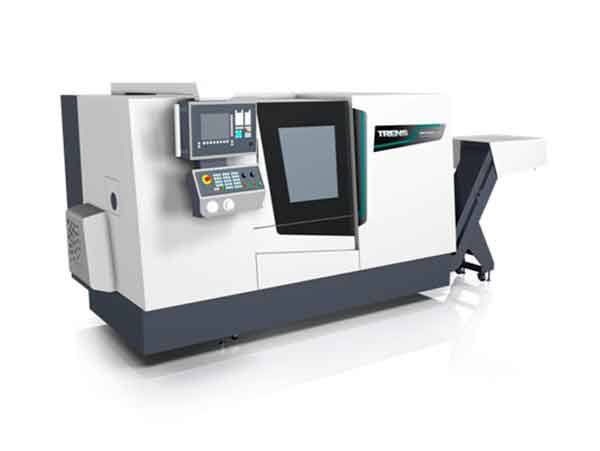

Токарный обрабатывающий центр sbe 300

Токарный обрабатывающий центр SBE 300 с ЧПУ для высокопродуктивной обработки фланцев и валов очень точных размеров. Конструкция станка  обладает высокой жесткостью. Цифровые сервоприводы со шлифованными  шарико-винтовыми парами  и роликовыми линейными направляющими  с прямым считыванием оси Х.

Надежность при выполнении самых сложных технологических операций. Возможность поставки автоматической задней бабки с цифровым управлением и питателем прутков для повышения производительности и обеспечения максимальной эффективности в массовом производстве.

Отличительные особенности:

• Токарный станок с ЧПУ для обработки деталей двумя управляемыми осями
• Высокоточная обработка и надежность в непрерывном рабочем процессе
• Возможность замены оснастки на протяжении всего срока службы – модульная концепция станка
• Экономия электроэнергии 30% - цифровые приводы с рекуперацией энергии при торможении

* Специальное исполнение

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• Система управления FANUC 0i TD с полным пакетом программного обеспечения ManualGuide i.
• Векторное управление асинхронным электродвигателем для привода главного шпинделя 11/15 кВт (S1/S3).
• Наибольший диаметр обточки 320 мм (с диском типа Slotted Disk).
• Расстояние между центрами (РМЦ ) – 500 мм.
• Диаметр отверстия в шпинделе 65 мм с передним концом A2-6 в соответствии со стандартами DIN55026 и & ISO702-I A2.
• Частота вращения шпинделя 4000 мин-1.
• 12-позиционная револьверная головка PRAGATI без приводного инструмента с диском Slotted disk
• Приспособление для гидравлического сквозного зажима прутковых заготовок диаметром максимально 50 мм (гидравлический блок питания, гидроцилиндр и управление зажимом).
• 3-кулачковый стальной патрон с ручным управлением диаметром 200 мм, максимальное число оборотов 4000 мин-1.
• Без задней бабки.
• Поддон для стружки.
• Комплектное оборудование для охлаждения инструмента с насосом 0,4 МПа.
• Ускоренная подача по осям X 24 м.мин-1 и Z 30 м.мин-1.
• Прямое считывание оси X цифровой линейкой.
• Открывание двери вручную.
• Автоматическая центральная система смазки.
• Освещение рабочей зоны станка.
• Роликовые линейные направляющие.
• Питание 3×400 В/50 Гц .
• «CE» исполнение

  КОМПЛЕКТАЦИЯ ПО ВЫБОРУ:

• 12-позиционный осевой диск типа VDI 30 для револьверной головки PRAGATI (максимальный диаметр обточки 260 мм).
• 4-кулачковый стальной патрон с ручным управлением диаметром 200 мм, максимальное число оборотов 4000 мин-1.
• Гидравлический 3-кулачковый патрон диаметром 210 мм с проходным отверстием диаметром 50 мм.
• Гидравлический 4-кулачковый патрон диаметром 210 мм с проходным отверстием диаметром 50 мм
• Гидравлический цанговый патрон для цанг максимальным диаметром до 60 мм с проходным отверстием диаметром 50 мм.
• Программируемый ход задней бабки.
• Конвейер для стружки на правой стороне.
• Инструменталный зонд RENISHAW® HPPA с ручным поворотом в рабочее положение.
• Лопастный уловитель деталей.
• Электропроводка для податчика прутков.
• Податчик прутков.
• Набор державок для резцовой головки с диском Slotted Disk.
• Набор державок для резцовой головки VDI.
• Большой выбор специальной оснастки
