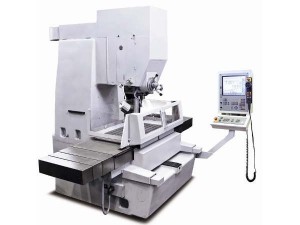

Одностоечный вертикальный координатно-расточный станок с устройством числового программного управления модели 2Е450АФ30 предназначен для обработки отверстий с точным расположением осей, чистового и получистового контурного фрезерования. Станок управляется от устройства ЧПУ.
Cтанок предназначен для работы в инструментальных, ремонтных, опытных и производственных цехах машиностроительных заводов в условиях единичного или мелкосерийного производства при обработке сложных деталей с большим количеством переходов при неповторяющихся деталях или партиях деталей, т.е. в тех случаях, когда тщательная технологическая подготовка производства экономически нецелесообразна.
Применяя поставляемый со станком поворотный стол, можно производить обработку отверстий и плоскостей, расположенных под различными углами друг к другу.
| Технические характеристики | |||||||||
| Класс точности станка | А | ||||||||
| Размеры рабочей поверхности стола, мм | 630 х 1120 | ||||||||
| Координаты, управляемые от УЧПУ: |
 | ||||||||
| а) линейные | Х; У; Z | ||||||||
| б) бесступенчатое вращение шпинделя | S | ||||||||
| Наибольшее перемещение стола, мм | |||||||||
| продольное (координата Х) | 1000 | ||||||||
| поперечное (координата У) | 630 | ||||||||
| Число Т-образных пазов | 7 | ||||||||
| Расстояние между пазами, мм | 80 | ||||||||
| Ширина паза, мм | 14 | ||||||||
| Наибольший ход гильзы шпинделя (координата Z), мм | 260 | ||||||||
| Пределы частоты вращения шпинделя, об/мин | 10…2500 | ||||||||
| Подача гильзы шпинделя, мм/об | 1,25…1000 | ||||||||
| наибольший крутящий момент на шпинделе, Нм | 200 | ||||||||
| конус шпинделя по ГОСТ 15945-70 | Конус 45; 7:24 | ||||||||
| скорость перемещения шпиндельной бабки (координата W), м/мин* | 3,2 | ||||||||
| Подача стола (салазок), мм/мин | |||||||||
| рабочая | 1…1000 | ||||||||
| ускоренная, не менее | 4000 | ||||||||
| Наибольшая масса обрабатываемого изделия, кг | 600 | ||||||||
| Наибольший диаметр сверления в стали, мм | 30 | ||||||||
| Наибольший растачиваемый диаметр, мм | 250 | ||||||||
| Расстояние от торца шпинделя до поверхности стола, мм | |||||||||
| min | 200 | ||||||||
| max | 750 | ||||||||
| Расстояние от оси шпинделя до стойки (вылет), мм | 710 | ||||||||
| Габаритные размеры станка, мм | 3350 х 2500 х 2885 | ||||||||
| Масса станка (без электрошкафа и принадлежностей), кг | 8000 | ||||||||
