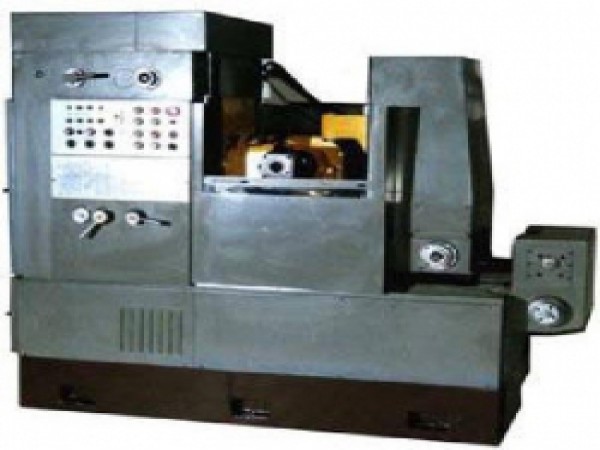

Полуавтомат зубофрезерный универсальный повышенной точности с вертикальной осью изделия для обработки прямозубых и косозубых зубчатых колес и звездочек, червячных колес** червячными фрезами методом обката. Полуавтомат имеет компоновку с вертикальной осью изделия и подвижным по горизонтальным направляющим столом. В шпинделе стола вмонтирован гидроцилиндр зажима заготовок. С целью использования всей длины режущих кромок червячной фрезы предусмотрено ее периодическое перемещение вдоль оси (шифтинг). Полуавтомат оснащен релейная системой управления.
Исполнение 53В30П-10 имеет механизм и суппорт тангенциальных подач.
Полуавтомат 53В30П-02 оснащен программным контролером и приводами SIEMENS.
Технические характеристики
Наибольший наружный диаметр нарезаемого колеса, мм
320
Наибольший обрабатываемый модуль,мм
6
Наибольший угол наклона нарезаемых зубьев, град
± 60
Наибольшая ширина нарезаемого венца (прямозубого) колеса, мм
220
Диаметр стола, мм
250
Расстояние между осями инструмента и стола, мм
30…250
Наибольшие размеры устанавливаемых червячных фрез, мм
диаметр
160
длина
160, 220*
Наибольшая длина перемещения червячной фрезы вдоль оси (шифтинг), мм
75, 170*, 100**
Диапазон чисел оборотов червячной фрезы, мин-1
50…500
Диапазон вертикальных подач, мм/об
0,63…7,3
Диапазон радиальных подач, мм/мин
1…16
Диапазон тангенциальных подач, мм/об
0,26…2,3**
Мощность (двухскоростного) привода главного движения, кВт
3,2 / 4,2
Суммарная максимальная мощность станка, кВт
8,42
Габаритные размеры (с приставным оборудованием), мм
2300х1300х1950
Масса полуавтомата, кг
5100
Точность обработки зубчатых колес по DIN 3962
7 квалитет
Разность соседних окружных шагов, угловые секунды
20
Точность положения профилей зубьев по всей окружности.
