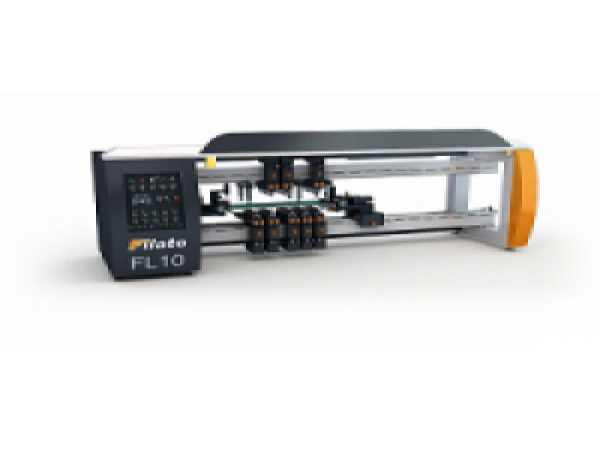

    Автоматический сверлильно-присадочный станок FL 10

    НАЗНАЧЕНИЕ:

    Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме.

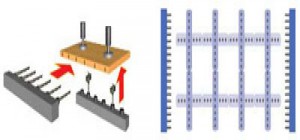

    СХЕМА ОБРАБОТКИ:

    00003923

    ОБЛАСТЬ ПРИМЕНЕНИЯ:

    Применяется для обработки необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

    СИСТЕМА БЕЗОПАСНОСТИ Все узлы и агрегаты соответствуют нормам СЕ. На всех движущихся узлах и механизмах установлены защитные ограждения для предотвращения травматизма.

      КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

    00003924

    СИСТЕМА ПОДАЧИ

    Система автоматической подачи щитовых заготовок в зону обработки с пневматическим доводчиком в двух плоскостях. Обеспечивает высокую точность и надежность базирования заготовок и высокую точность обработки отверстий. Предохраняет кромки заготовок от сколов и выбоин.

    00003925

    УСТРОЙСТВО АВТОМАТИЧЕСКОЙ ПОДАЧИ ЗАГОТОВКИ Устройство оснащено приводными ремнями, с помощью которых заготовка подается в зону обработки.

    00003926

    ПНЕВМАТИЧЕСКИЙ ДОВОДЧИК

    Предназначен для подачи детали в зону обработки. Система прижимов и горизонтальный упор жестко закрепляют деталь, что обеспечивает точность присадки отверстий.

    00003927

    ЦИФРОВЫЕ ДАТЧИКИ

    Электронные цифровые датчики перемещения вертикальных сверлильных суппортов с точностью отсчета размера 0,1 мм. Обеспечивают высокую точность устанавливаемых размеров при настройке по ширине и, соответственно, высокую точность обработки, сокращение времени переналадки и удобство обслуживания.

    00003928

    СВЕРЛИЛЬНЫЕ СУППОРТЫ

    Сверлильные суппорты могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90° с пневмофиксацией. Благодаря количеству сверлильных суппортов и их быстрой перенастройке станок проходного типа легко встраивается в технологическую линию и, соответственно, применяться на предприятиях с серийным производством.

    00003929

    CВЕРЛИЛЬНЫЕ СУППОРТЫ ВЕРХНИЕ

    Вертикальные сверлильные суппорты расположенные сверху, позволяют обработать даже самую сложную карту присадки.

    00003930

    ПУЛЬТ УПРАВЛЕНИЯ

    Панель пульта управления отличается удобством и эргономичностью и обеспечивает удобство работы и настройки станка. Работа на станке не требует от оператора высокой квалификации.

    00003931

    ЭЛЕКТРОДВИГАТЕЛИ

    Необслуживаемые электродвигатели "СЕG" (Италия) обеспечивают надежную работу станка и большой ресурс работы.

    00003932

    РЕСИВЕР

    Обеспечивает стабильность работы пневматики при интенсивном использовании станка, что положительно сказывается на постоянстве скорости подачи сверлильной траверсы и увеличивает производительность станка в целом.
