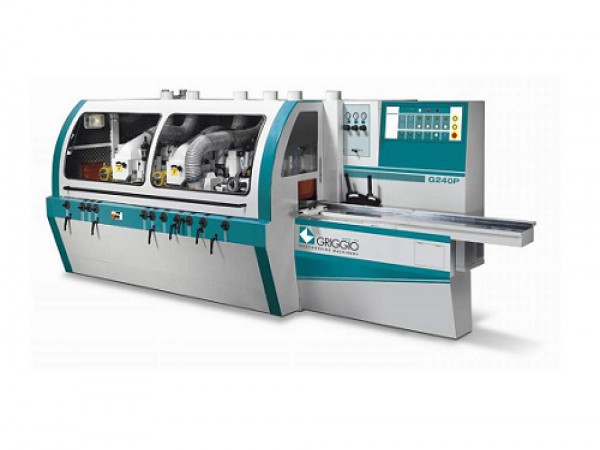

Станок предназначен для калибровки и несложного профилирования по длине брусков, досок, реек и тому подобных пиломатериалов.
Обработка производится за один проход последовательно с четырех сторон шпинделями с индивидуальными приводами.
Станок выполнен на цельной массивной станине, гасящей возможные вибрации.
Длинный стол на входе способствует лучшему базированию заготовок. 4-й верхний шпиндель с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования).
Быстрая регулировка 3–4-го шпинделей со счетчиками для позиционирования прижима в зависимости от диаметр фрезы.
Привод подающих роликов осуществляется карданными передачами через безлюфтовый редуктор.
Регулировка шпинделей осуществляется на фронтальной панели станка.
Технические характеристики | |||||||||
G240P/4 | G240P/5 | G240P/6 | |||||||
Макс. сечение заготовки, мм | 240х60 | 240х60 | 240х60 | ||||||
Мин. сечение заготовки, мм | 20х80 | 20х80 | 20х80 | ||||||
Мин. длина заготовки при подаче стык в стык, мм | 250 | 250 | 250 | ||||||
Мин. длина одиночной заготовки, мм | 70 | 70 | 70 | ||||||
Макс. толщина снимаемого слоя, мм | 10 | 10 | 10 | ||||||
Длина подающего стола, мм | 2000 | 2000 | 2000 | ||||||
Диаметр шпинделей, мм | 40 | 40 | 40 | ||||||
Движение по вертикали 2-го и 3-го фрезерных шпинделей, мм | 40 | 40 | 40 | ||||||
Движение 2-го горизонтального шпинделя по горизонтали, мм | 45 | 45 | 45 | ||||||
Размер пазовой фрезы, мм | 145х12 | 145х12 | 145х12 | ||||||
Диаметр инструмента 1-го шпинделя, мм | 110–145 | 110–145 | 110–145 | ||||||
Диаметр инструмента 2-го шпинделя, мм | 125–200 | 125–200 | 125–200 | ||||||
Диаметр инструмента 3–4-го шпинделя, мм | 110–200 | 110–200 | 110–200 | ||||||
Диаметр инструмента 2–3-го шпинделя в шпиндельной чаше, мм | 180–40 | 180–40 | 180–40 | ||||||
Макс. глубина профилирования 4-го шпинделя, мм | 45 | 45 | 45 | ||||||
Поперечное смещение 4-го шпинделя, мм | 40 | 40 | 40 | ||||||
Скорость вращения шпинделей, об/мин | 6000 | 6000 | 6000 | ||||||
Скорость подачи, м/мин | 4–24 | 4–24 | 4–24 | ||||||
Диаметр подающих роликов, мм | 140 | 140 | 140 | ||||||
Диаметр аспирационных отверстий, мм | 150 | 150 | 150 | ||||||
Мощность двигателя 4-го шпинделя, кВт | 7,5 | 7,5 | 7,5 | ||||||
Мощность двигателя остальных шпинделей, кВт | 5,5 | 5,5 | 5,5 | ||||||
Мощность мотора подачи, кВт | 3 | 3 | 3 | ||||||
Мощность двигателя подъема траверсы, л. с. | 1,5 | 1,5 | 1,5 | ||||||
Масса, кг | 2750 | 3850 | 4550 |
