Четырехсторонний продольно-фрезерный станок quadro 418

Цена:по запросу
Мин. длина заготовки: 2000 мм, рабочая высота стола: 1100 мм, мощность: 148 кВт
Ваш консультант
тел.: +7 (727) 344-08-98, 266-86-10
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz
Сравнить

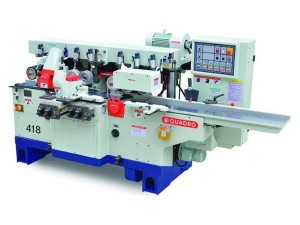

Четырехсторонний продольно-фрезерный станок Quadro 418

Четырехсторонний станок Quadro 418 предназначен для строгания и профилирования изделий сечением 180 на 100 мм. Профилирование выполняется боковыми шпинделями и верхним горизонтальным шпинделем.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия, калибровка ламелей.

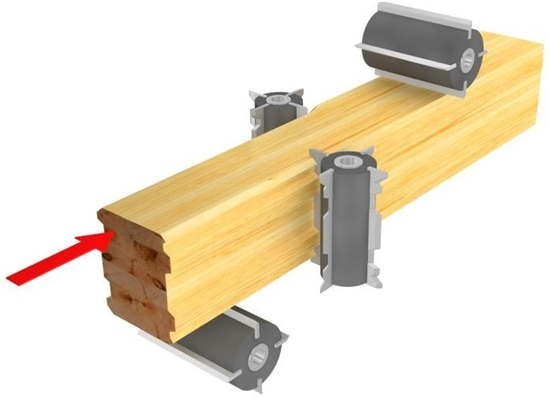

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

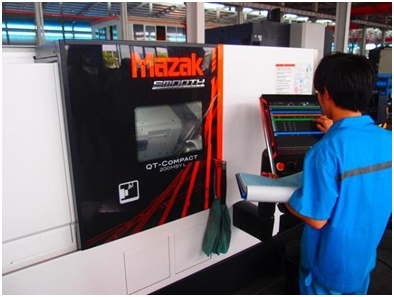

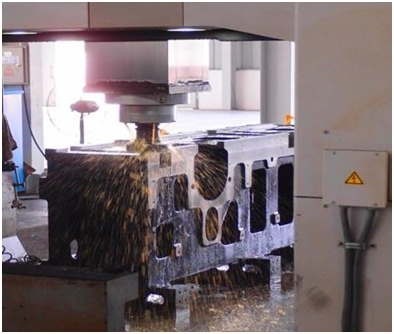

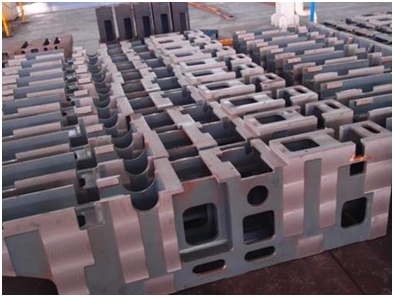

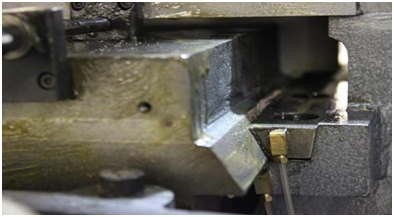

ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ

А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

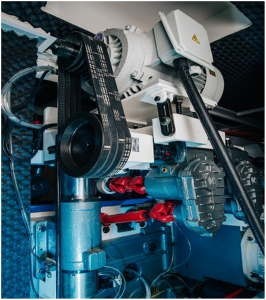

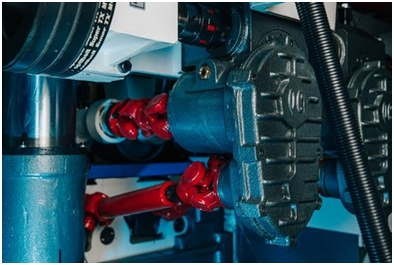

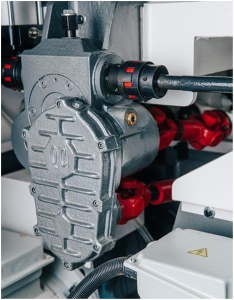

УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ

Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.

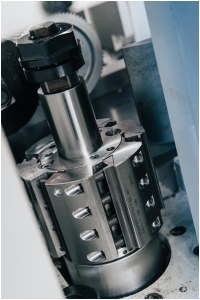

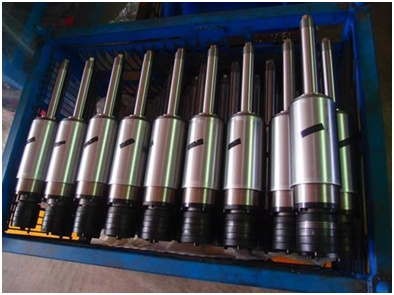

ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

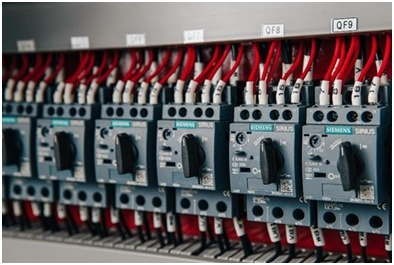

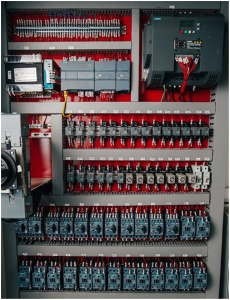

ЭЛЕКТРОКОМПОНЕНТЫ

В станке применяются электрокомпоненты ведущих мировых производителей – SIEMENS и SCHNEIDER.

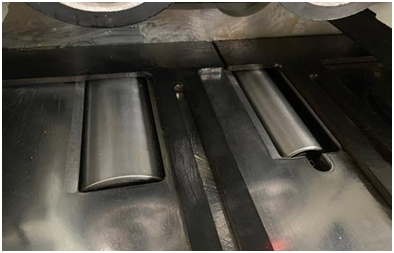

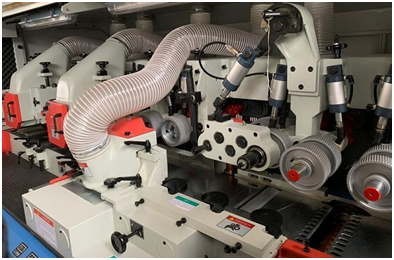

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА

Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположены 4 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности.

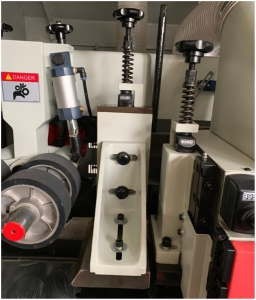

МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ

Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.

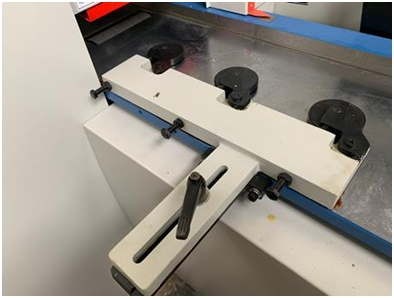

БОКОВОЙ РОЛИКОВЫЙ ПРИЖИМНОЙ БЛОК

2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

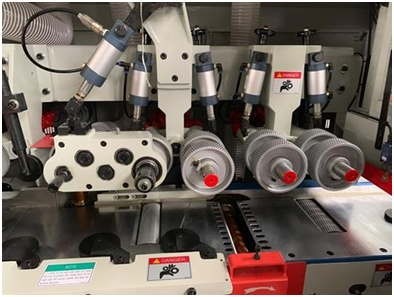

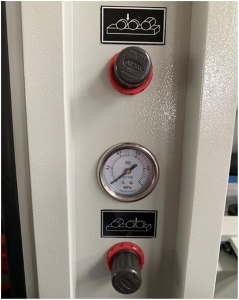

ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМАМИ

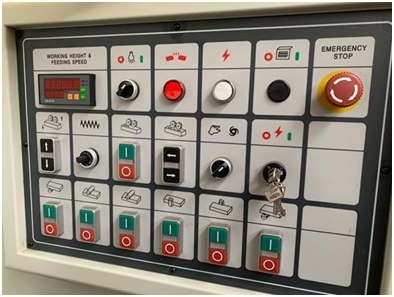

Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.

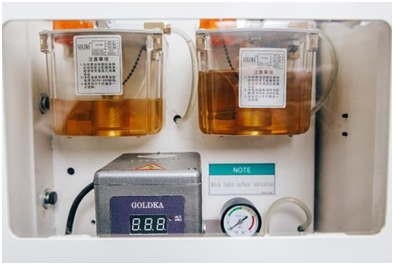

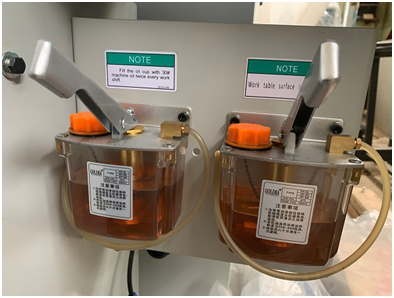

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ

Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.



ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЕЙ 6800 ОБ/МИН

Необходима для увеличения производительности с сохранением высокого качества продукции.



ВАРИАТОР

Станок оснащен бесступенчатой регулировкой скорости подачи.



СМАЗКА РАБОЧЕГО СТОЛА

На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.



ХРОМИРОВАННЫЙ ПОДАЮЩИЙ СТОЛ

Стол покрыт хромом для повышения износостойкости.
