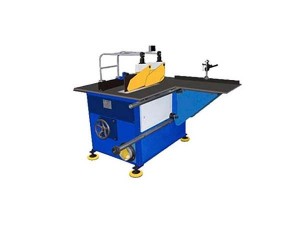

Станок фрезерный одношпиндельный ФСШ-10 с шипорезной кареткой предназначен для выполнения фрезерных работ по дереву с ручной подачей. Помещение, где устанавливается станок, должно соответствовать требованиям класса П-II по классификации ПУЭ. Вид климатического исполнения УХЛ4 по ГОСТ 15150-69.
Технические характеристики
Наибольшая толщина обрабатываемой заготовки, мм
100
Номинальные размеры стола (с кареткой), мм
Длина
Ширина
1000
850
Наибольшее вертикальное относительное перемещение шпинделя, мм
100
Внутренний конус Морзе шпинделя
М4
Частота вращения шпинделя, об/мин
3000
4500
6000
9000
Наибольшая ширина заготовки устанавливаемой на каретке, при глубине шипа 100 мм, мм
350
Диаметр шпиндельной насадки, мм
32
Наибольший диаметр режущего инструмента, мм
250
Ход шипорезной каретки, мм
960
Высота стола от пола, мм
886
Габариты, мм
Длина
Ширина
Высота
1090
1270
1300
Масса станка, кг
810
