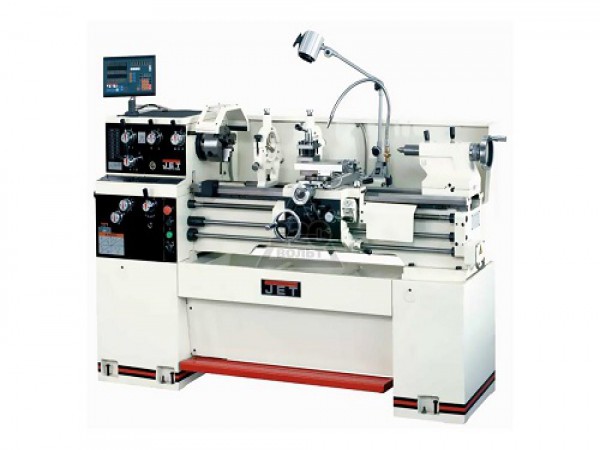

Токарно-винторезный станок JET GH-1440W3 DRO - усовершенствованная версия популярного станка GH-1440W3. Главное отличие этой модели - наличие устройства цифровой индикации (УЦИ). Как и в других токарных изделиях JET такое оборудование имеет дополнительное обозначение «DRO».
Станок предназначен на эксплуатацию в мастерских, ремонтных зонах, автосервисах и готов выдержать достаточно серьезные нагрузки. На нем можно обтачивать заготовки диаметром до 360 мм (над станиной) и до 520 мм со снятым мостиком Gap.
Диаметр обточки над суппортом составляет 225 мм, а расстояние между центрами 1000 мм. На станке установлен мощный асинхронный двигатель, требующий питания 380В, частота вращения шпинделя может варьироваться от 40 до 1800 об/мин. как и все станки профессиональной серии JET GH-1440 W3 DRO изготавливается по эксклюзивному протоколу приемки DIN 8606.
Направляющие станины выполнены из серого чугуна, закалены высокочастотным напряжением и затем отшлифованы с особой тщательностью. Для увеличения ресурса, качественного охлаждения, и как следствие, увеличения срока службы механизм привода помещен в масляную ванну.
Коробка передач и передняя бабка станка оснащаются закаленными и шлифованными шестернями, что повышает точность обработки. На данном станке установлена защитная муфта ходового винта, также предусмотрен толчковый режим пуска двигателя для облегчения механической смены режимов работы. Уже с завода станок поставляется со всеми необходимыми комплектующими.
Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
Закаленные и отшлифованные направляющие станины из серого чугуна
Механизм привода шпинделя постоянно работает в масляной ванне
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Автоматическая подача продольного и поперечного суппорта
Предохранительная муфта ходового винта
Толчковый режим работы шпинделя
Технические характеристики:
Модель
GH-1440W3 DRO
Диаметр обточки над станиной / gap
356 мм (508 мм)
Диаметр обточки над суппортом
216 мм
Расстояние между центрами
1015 мм
Частота вращения шпинделя, 12
40-1800 об/мин
Конус шпинделя
МК-5
Присоединение шпинделя, Camlock
D1-4 (DIN 55029)
Проходное отверстие шпинделя
40 мм
Макс. размер резца
16 х 16 мм
Ход продольного суппорта
990 мм
Ход поперечного суппорта
162 мм
Ход верхнего суппорта
89 мм
Пиноль задней бабки
МK-3
Ход пиноли задней бабки
120 мм
Продольная подача
0,04 — 0,6 мм/об (48)
Поперечная подача
0,07 — 0,345 мм/об (48)
Метрическая резьба
0,4 — 7,0 мм (22)
Дюймовая резьба
4 — 56 TPI (28)
Диапазон неподвижного люнета
95 мм
Диапазон подвижного люнета
70 мм
Расстояние между направляющими
267 мм
Выходная мощность
2,2 кВт / S1 100%
Потребляемая мощность
4,25 кВт / S6 40%
Габаритные размеры (ДхШхВ)
1873 х 750 х 1200 мм
Масса
1005 кг
Стандартная комплектация:
3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø200 мм
Планшайба Ø300 мм
4-х-позиционный резцедержатель с фиксатором
Подвижный и неподвижный люнеты
Поддон для сбора стружки
Ножной тормоз шпинделя
Система подвода СОЖ
Лампа местного освещения
Указатель резьбы
Регулируемые опоры
Упор продольного перемещения
Защитный экран патрона с концевым выключателем
2 невращающихся центра МК-3
Переходник МК-5/МК-3
Набор сменных шестерён
Съемный мостик направляющих, gap
УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
