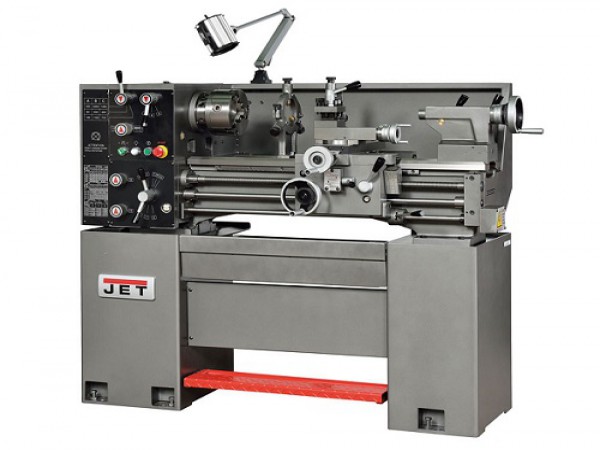

Универсальный станок GHB-1324HSP - открывает следующую линейку высокоточного токарного оборудования JET. Стоит отметить, что он изготавливается на Тайване, бесспорном лидере в производстве обрабатывающего оборудования в Юго-Восточной Азии.
Станок рассчитан на применение промышленными предприятиями, ремонтными мастерскими, автосервисами - в любом месте, где требуется обточка с особой тщательностью и точностью.
На данном оборудовании можно обрабатывать заготовки до 330 мм над станиной, а со съемным мостиком - до 490 мм. Диаметр обточки над поперечным суппортом составляет 195 мм, длинна заготовки до 600 мм.
На станке устанавливается мощный асинхронный двигатель, частота вращения шпинделя - 82 - 2000 об/мин. Станина станка изготавливается из высококачественного чугуна, стабилизирована и отпущена. Как и во всех токарных станках JET, направляющие GHB-1324 HSP закалены высоким напряжением и отшлифованы.
В данном классе оборудования устанавливается шпиндель, который выполнен из кованой заготовки и вывешен на трех точках для достижения наиболее точной центровки. Для перехода с нарезки метрической на дюймовую нарезку можно быстро сменить шестерни. В случае нарезки метрической резьбы настройка автоматической подачи настраивается на коробке подач.
Станок поставляется в расширенной комплектации с лампой освещения, СОЖ, люнетами, планшайбой, патроном, вращающимся центром, сменными шестернями, переходниками, опорами для установки и др. Гарантия на GHB-1324HSP составляет 2 года.
Станина выполнена из высококачественного чугуна, стабилизирована и отпущена
Направляющие закалены и отшлифованы
Шпиндель изготовлен из кованой заготовки, вывешен на трех точках
Произведен в Тайване. 2 года гарантии
Удобная эргономика
Лампа местного освещения
Технические характеристики:
Модель
GHB-1324HSP
Диаметр обточки над станиной
330 мм (gap 490 мм)
Диаметр обточки над поперечным суппортом
195 мм
Расстояние между центрами
600 мм
Частота вращения шпинделя, 9
82-2000 об/мин
Конус шпинделя
МК-5
Присоединение шпинделя, Camlock
D1-4 CamLock (DIN 55029)
Проходное отверстие шпинделя
40 мм
Макс. размер резца
16 х 16 мм
Ход поперечного суппорта
165 мм
Ход верхнего суппорта
100 мм
Пиноль задней бабки
МK-3
Ход пиноли задней бабки
100 мм
Продольная подача, 12
0.068-0.936 мм/об
Поперечная подача, 12
0.034-0.468 мм/об
Метрическая резьба, 30
0,4 — 7 мм
Дюймовая резьба, 32
4 — 56 TPI
Мощность двигателя
2,2 кВт, 50Гц/400В/3ф
Габаритные размеры (ДхШхВ)
1473 х 762 х 1473 мм
Масса
580 кг
Стандартная комплектация:
Набор для обслуживания станка
Упорный центр MT-3, один из стали S45C / один из углеродистой стали
Переходник: MT-5- 1 шт. MT-3 – 1 шт.
Сменные шестерни
Опоры для установки – 6 шт.
Планшайба
3-х кулачковый патрон 160 мм / обратные кулачки (комплект) (Тайвань)
Подвижный/неподвижный люнеты – 1 шт.
Вращающийся центр MT-3 – 1 шт.
Инструкция на русском языке/ упаковочный лист / нормы точности
