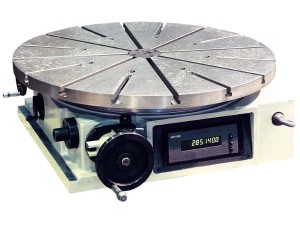

Кантуемый поворотный делительный стол для особо точных станочных работ и измерений СК 63-11(12)
![]()
| Технические характеристики | |||||||||
|
Диаметр планшайбы, мм |
630 |
||||||||
|
Число Т-образных радиальных пазов, шт. |
8 |
||||||||
|
Ширина Т-образных пазов, мм |
14 |
||||||||
|
Диаметр центрального отверстия планшайбы, мм |
40Н7 |
||||||||
|
Наибольший вес обрабатываемой детали, кг |
500 |
||||||||
|
Дискрета устройства цифровой индикации |
0°00'01'' |
||||||||
|
Дискрета устройства ЧПУ* |
0,001° |
||||||||
|
Точность угла поворота планшайбы** |
±3'' (±1'')* |
||||||||
|
Среднее двустороннее позиционное отклонение поворота планшайбы* |
6'' |
||||||||
|
Прямолинейность рабочей поверхности планшайбы стола, мм |
0,006 |
||||||||
|
Торцовое биение рабочей поверхности планшайбы стола, мм |
0,006 |
||||||||
|
Параллельность рабочей поверхности планшайбы основанию стола, мм |
0,005 |
||||||||
|
Параллельность оси наклона планшайбы стола к основанию в вертикальной плоскости, мм |
0,004 |
||||||||
|
Радиальное биение центрирующего отверстия планшайбы стола, мм |
0,005 |
||||||||
|
Длина, мм |
841 |
||||||||
|
Ширина, мм |
738 |
||||||||
|
Высота, мм |
252 |
||||||||
|
Масса, кг |
486 |
||||||||
